سام-2

إس-75 دڤينا / ڤي-750
سا-2 گايدلاين

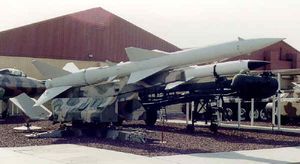

إس-75 يتضمن صاروخ ڤي-750 على قاذفة مموهة.
النوع منظومة سام الاستراتيجية
مكان الصنع الاتحاد السوڤيتي
تاريخ الخدمة
في الخدمة 1957–الآن
اسُتخدم من قبل انظر قائمة المشغلين السابقين والحاليين
الحروب حرب ڤيتنام، حرب 1967، الحرب الپاكستانية الهندية 1965، الحرب الپاكستانية الهندية 1971، حرب أكتوبر 1973، الحرب الباردة، الحرب الإيرانية العراقية، حرب الخليج، الحرب في أبخازيا (1992-1993)
تاريخ الانتاج
المصمم راسپلتين KB-1 (المطور الرئيسي)،

گروشين MKB Fakel (مطور الصاروخ)،
لاڤوتشكين

صُمم 1953–1957
صنعت 1957
عدد المصنوعات أُنتج ما يقارب 4600 قاذفة[1]
التنويعات إس-75 دڤينا، إس-75إم-2 ڤولخوڤ-إم، إس-75 دسنا، إس-75إم ڤولخوڤ، إس-75إم ڤولگا
المواصفات

(ڤي-750[2])

الوزن 2300 كگ
الطول 10600 مم
القطر 700 مم
رأس حربي Frag-HE

وزن الرأس الحربي

200 كگ
Propellant Solid-fuel booster and a storable liquid-fuel upper stage
المدى العملي 45 كم
ارتفاع التحليق 25,000 m (82,000 ft)
زمن الرفع 5 ث رفع، ثم 20 ث حفاظ
السرعة ماخ 3.5
نظام
التوجيه 		تحكم بالراديو لتوجيه الأوامر
الدقة 65 m
منصة
الإطلاق 		قضيب واحد، مركـّب على الأرض (غير متحرك)

إس-75 دڤينا S-75 Dvina (بالروسية: سي-75؛ تسمية الناتو سا-2 گايدلاين أو سام-2)، هي منظومة دفاع جوي سوڤيتية التصميم، على صاروخ أرض جو (سام) مع نظام توجيه بالأوامر. منذ أول استخدام لها عام 1957 أصبحت أكثر أنظمة الدفاع الجوي استخداماً في التاريخ. قامت بأول تدمير لطائرة عدو بواسطة صاروخ أرض-جو، مسقطة الطائرة التايوانية مارتن آربي-57دي كانبرا فوق الصين، في 7 أكتوبر 1959، ضاربة إياها بثلاث صواريخ ڤي-750 (1دي) على ارتفاع 20 كم. نُسب الفضل في نجاح الضربة، في ذلك الوقت، إلى الطيارين الصينيين من أجل الحفاظ على سرية برنامج إس-75.[3]

حازت المنظومة على شهرة عالمية عندما استخدت البطارية إس-75، الصاروخ ڤي-750ڤي إن (13دي) الجدي، ذو المدى الأطول الارتفاع الأعلى لإسقاط الطائرة يو-2 من إنتاج فرانسيس گاري پاورز أثناء تحليقها فوق الاتحاد السوڤيتي في 1 مايو 1960.[4] تم استخدام المنظومة أيضاً في كوبا أثناء أزمة الصواريخ الكوبية، حيث تم في 27 أكتوبر 1962، إسقطا الطائرة يو-2 أثناء تحليقها فوق كوبا بواسطة رودلف أندرسون، مما ساهم في تعجيل الحرب النووية.[5] استخدمت القوات الڤيتنامية الشمالية إس-75 بشكل مكثف أثناء حرب ڤيتنام للدفاع عن هانوي وهاي‌فونگ. كذلك، تُنتج هذه المنظومة محلياً في الصين تحت اسم إتش‌كيو-1 وإتش‌كيو-2.[6]

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التاريخ

التطوير

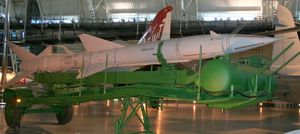

صاروخ سا-2 گايدلاين معروض في المتحف الوطني للطيران والفضاء.

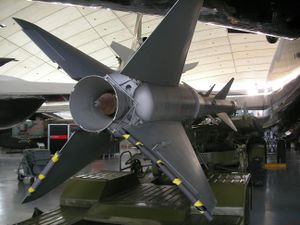

المنظر الخلفي، يبين فوهة الصاروخ الرافع ذي الوقود الصلب، كما هو معروض في متحف الحرب الامبراطوري في دكسفورد



الاستخدامات المبكرة

التوظيف

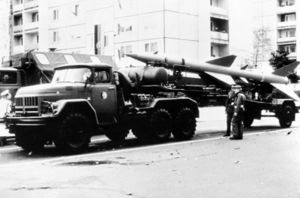

سام-2 في وضع النقل.


استخدام مصر وسوريا لسام-2

سام-2 المصري عام 1985.
منظومة سام-2 في المتحف الحربي الإسرائيلي. وقد تم الاستيلاء عليها ضمن غنائم حرب 1967 في سيناء.

اشترت مصر منظومات سام-2 في عام 1960، وكانت أول بلد في الشرق الأوسط لديه صواريخ أرض جو. وحتى حرب 1967 نصب المصريون نحو 27 منظومة سام-2 في مواقع استراتيجية لمواجهة الطيران الإسرائيلي. The system was not sufficiently well known so the Air Force preferred but not cope with bypass paths to penetrate its purposes Am"t or flying at low altitude imposed under lock capability. في تلك الحرب غنمت إسرائيل عدداً من بطاريات سام-2 عند احتلالها لشبه جزيرة سيناء.[7]

وفي حرب الاستنزاف integrated into the system integrated arrays of batteries stationary SA-2 and SA-3 batteries which jumped from site to site and carried out ambushes SAM. The system managed to intercept a number of cases, the number of aircraft the Israeli air force and reduce the freedom of action in the canal.

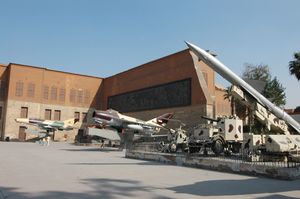

سام-2 المصري في المتحف الحربي المصري.

وفي حرب أكتوبر 1973 system integrated into the rest of the air defense means and with them brought limiting the effectiveness of the IAF primarily to reduce its ability to help the ground forces.

وفي حرب لبنان was already outdated system and the Air Force have the means to disrupt the system and the destruction from the air effectively without losses at all.

الوصف

موقع سام-2 في ڤيتنام الشمالية. لاحظ النمط المسدس النمطي الذي جعل المواقع سهلة التعرف عليها من الجو. ولاحقاً تخلى الڤيتناميون عن هذا الشكل للموقع لهذا السبب.

الصاروخ

صواريخ سام-2
الصاروخ مؤشر المصنع الوصف
V-750 1D مدى النيران 7–29 كم؛ ارتفاع النيران 3,000–23,000 م
V-750V 11D Firing range 7–29 km; Firing altitude 3,000–25,000 m; Weight 2,163 kg; Length 10,726 mm; Warhead weight 190 كج؛ قطر 500 مم / 654 مم
V-750VK 11D صاروخ محدّث
V-750VM 11DM Missile for firing to aircraft - jammer
V-750VM 11DU صاروخ محدّث
V-750VM 11DА صاروخ محدّث
V-750M 20ТD No specific information available
V-750SM - No specific information available
V-750VN 13D Firing range 7–29 km / 7–34 km; Firing altitude 3,000–25,000 m / 3,000–27,000 m; Length 10,841 mm
- 13DА Missile with new warhead weight 191 kg
V-750АK - No specific information available
V-753 13DM Missile from naval SAM system M-2 Volkhov-M (SA-N-2 Guideline)
V-755 20D Firing range 7–43 km; Firing altitude 3,000–30,000 m; Weight 2,360–2,396 kg; Length 10,778 mm; Warhead weight 196 kg
V-755 20DP Missile for firing on passive flight-line, Firing range 7–45 km active, 7–56 km passive; Firing altitude 300–30,000 m / 300–35,000 m
V-755 20DА Missile with expired guarantee period and remodeled to 20DS
V-755OV 20DO Missile for taking air samples
V-755U 20DS Missile with selective block for firing to target in low altitude (under 200 m); Firing altitude 100–30,000 m / 100–35,000 m
V-755U 20DSU Missile with selective block for firing to target in low altitude (under 200 m) and shortening time preparation missile to fire; Firing altitude 100–30,000 m / 100–35,000 m
V-755U 20DU Missile with shortening time preparation missile to fire
V-759 5Ja23 (5V23) Firing range 6–56 km / 6–60 km / 6–66 km; Firing altitude 100–30,000 m / 100–35,000 m; Weight 2,406 kg; Length 10,806 mm; Warhead weight 197–201 kg
V-760 15D Missile with nuclear warhead
V-760V 5V29 Missile with nuclear warhead
V-750IR - Missile with pulse radiofuse
V-750N - Test missile
V-750P - Experimental missile - with rotate wings
V-751 KM Experimental missile - flying laboratory
V-752 - Experimental missile - boosters at the sides
V-754 - Experimental missile - with semi-active homing head
V-757 17D Experimental Missile - with scramjet
- 18D Experimental Missile - with scramjet[8]
V-757Kr 3M10 Experimental Missile - version for 2K11 Krug (SA-4 Ganef)
V-758 (5 JaGG) 22D Experimental Missile - three-stage missile; Weight 3,200 kg; Speed 4.8 mach (1,560 m/s, 5,760 km/h)
Korshun - Target missile
RM-75MV - Target missile - for low altitude
RM-75V - Target missile - for high altitude
Sinitsa-23 5Ja23 Target missile

الرادار

رادار فان سونگ (يسار) و Low Blow إلى اليمين


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

الأنواع الرئيسية

صاروخ سام-2 أثناء انتقاله

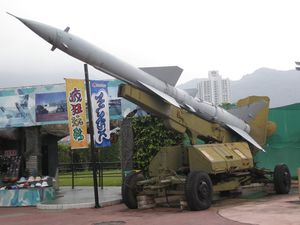

An HQ-2 معروض في منسك ورلد في شن‌ژن، الصين


دي إف-7

المشغلون

خريطة مشغلي سام-2 بالأزرق والمشغلين السابقين بالأحمر.
A pair of S-75 launchers

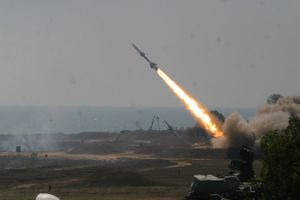

Romanian S-75M3 "Volhov" launching a 5Ia23 missile at Capu Midia firing range.

المشغلون الحاليون

المشغلون السابقون


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

معرض الصور

  • Обломки американского разведчика U-2 Гэри Пауэрса, сбитого над Советским Союзом

    Обломки американского разведчика U-2 Гэри Пауэрса, сбитого над Советским Союзом

  • Обломки американского разведчика U-2 Рудольфа Андерсона, сбитого над Кубой

    Обломки американского разведчика U-2 Рудольфа Андерсона, сбитого над Кубой

  • Обломки американского разведчика U-2, сбитого над Китаем

    Обломки американского разведчика U-2, сбитого над Китаем

  • Запуск советским расчётом ракеты С-75 по американскому самолёту над Вьетнамом

    Запуск советским расчётом ракеты С-75 по американскому самолёту над Вьетнамом

  • Взрыв американского самолёта

    Взрыв американского самолёта

  • Ракета С-75 летит в американский F-105 над Вьетнамом

    Ракета С-75 летит в американский F-105 над Вьетнамом

  • Возгорание американского F-105 после поражения осколками

    Возгорание американского F-105 после поражения осколками

  • Сбитие ракетой ЗРК С-75 американского «Фантома» над Вьетнамом

    Сбитие ракетой ЗРК С-75 американского «Фантома» над Вьетнамом
