طوربيد
الطوربيد صاروخ يستعمل لمحاربة السفن و يمكن إطلاقه من غواصة أو من طائرة. وهو ذاتي الدفع، وشكله كالسيجار، معقد للغاية ومصمم لمهاجمة السفن الحربية والتجارية. ويصعب اكتشاف الطوربيدات الحديثة التي هي مرنة الحركة للغاية، ويمكن إطلاقها من الغواصات والسفن والطائرات. ويمكن حمل الطوربيد على صاروخ ينطلق في الفضاء ليصل إلى أهداف بعيدة. كما يمكن أن يكون متحكم فيه عن طريق سلك موصل بالغواصة. عادة لا ينفجر الطوربيد في السفينة مباشرة بل ينفجر تحتها و هو يستعمل لذلك عادة متحسساً كهرومغناطيسياً. الإنفجار يتسبب في موجة انفجار تهز السفينة مما يجعلها تطوى أو تنشطر بمفعول وزنها كما هو مبين في الصورة الأولى.
تختلف الطوربيدات حجما ووزنًا، ومن حيث التصميم الميكانيكي، وحسب الغاية التي صُمِّمت من أجلها. وبعضها مصمم لمهاجمة مجموعة من سفن الشحن تحرسها السفن الحربية. وبعضها يُستخدم لاقتناص الغواصات في أعماق المياه أو حاملات الطائرات، أو في المواقف الحربية الدقيقة.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
التسمية
التاريخ
حتى مطلع القرن العشرين الميلادي، كانت كلمة طوربيد، تُطلق على أي لغم أو أي وسيلة تفجير ضد السفن. ولم تكن لها أجهزة دفع، بل تحملها السفن والغواصات وتدك بها جسم سفينة العدو، أو تُلصق في بطنها سرًا. فقد حاول الأميركي ديفيد بوشنل أن يدمر سفينة حربية بريطانية بالطوربيدات عام 1776م، ولكن الحظ لم يحالفه. وفي مطلع القرن التاسع عشر الميلادي، نجح المخترع الأميركي روبرت فولتن في صنع الطوربيد، ودمر عدة سفن، لكنه لم يلق سوى اهتمام محدود. وخلال الحرب الأهلية الأمريكية , تم إغراق سفينتين كبيرتين بوساطة طوربيد السارية، حيث ثُبتت المتفجرات في نهاية العمود الخشبي المثبَّت أفقيا في مقدمة السفينة، لينفجر عند ارتطامه بسفينة أخرى.
وفي عام 1864 قام القبطان لوبيس، وهو من البحرية النمساوية، بتسليم مخططات طوربيد إلى مهندس اسكتلندي يدعى روبرت وايتهيد الذي طور عام 1868م أول طوربيد حقيقي مزود بقوة دفع من الهواء المضغوط، فكان هذا أول طوربيد ذاتي الدفع.
لقد أُدخل في تصميم الطوربيدات الحالية شتى مجالات العلوم، وهي معقدة إلى درجة لا يمكن معها أن ينسب الطوربيد لشخص واحد.
"طوربيدات" البحرية قديماً
القنابل والشراك الخداعية
طوربيدات ذاتية الدفع
القرن العشرين والحرب الروسية اليابانية 1904-1905
الحرب العالمية الأولى
الحرب العالمية الثانية
بعد الحرب العالمية
كيفية عمل الطوربيد

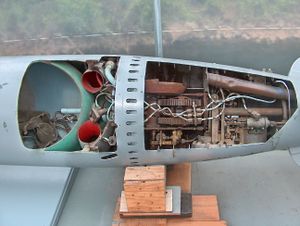

يتألف الطوربيد التقليدي عادة من أربعة أجزاء: القسم الأمامي ويحتوي على مستشعرات صوتية (مسماعات مائية) وأجهزة إلكترونية، تمكِّن الطوربيد من اصطياد سفن العدو واقتفاء أثرها، والرأس الحربي ويحتوي على المتفجرات والجهاز الذي يفجرها، وقسم الطاقة ويحوى البطارية والمحرك الكهربائي أو المحرك الاعتيادي، والمؤخرة وتحوي دفة السيطرة ووحدات الدفع.
تُطلق بعض الطوربيدات من قاذف أنبوبي، أو من فوق مزلاج أو حامل يوجهه نحو الهدف أو منطقة الهدف. وحال مغادرة الطوربيد مقر القاذف تنفلت عتلة ليبدأ قسم الطاقة في العمل. وفي الوقت نفسه، يعمل تيار الكهرباء على دوران مراوح الدفع فيندفع الطوربيد سريعا إلى الأمام وتحافظ وحدة التحكم على توازن الطوربيد. وعند ازدياد سرعته، تتحرر آلية تفجير الرأس الحربي، وتصبح المتفجرات جاهزة للانفجار فور ارتطام الطوربيد بالهدف. تبحث مستشعرات الصوت عن مصادر الصوت الناتجة عن حركة مراوح دفع السفينة البعيدة. وتلتقط المستشعرات صوت السفينة عندما تصبح السفينة ضمن مدى الاستشعار، فيغير الطوربيد مساره ويتجه نحو هدفه مباشرة. وينفجر الطوربيد مغنطيسيًّا عندما يقترب من جسم السفينة أو عند ارتطامه بها.
ويمكن تصنيع طوربيد يحوي معظم هذه المزايا ليوجَّه نحو هدفه سلكيّا، بأن يحمل لفة أسلاك تنفتح أثناء سير الطوربيد إلى هدفه، ويبقى السلك متصلاً بالسفينة التي أطلقته لكي ترسل من خلاله إشارات توجهه نحو هدفه من مدى قصير.
وهناك نوع من الطوربيدات الخاصة، يُسمَّى الصاروخ المضاد للغواصات أو آرسوك. ويكتشف هذا النظام الغواصة من مدى بعيد، فيحسب اتجاهها وسرعتها على الفور، ويطلق صاروخًا في الجو وهو يحمل على جسمه طوربيدًا أوحشوة أعماق. وعندما يقترب من منطقة الهدف ينفصل الصاروخ متطايرًا في الهواء. ويغوص الطوربيد أو حشوة الأعماق في الماء، فيبدأ جهاز التوجيه الصوتي باكتشاف الغواصة، ثم يوجه الطوربيد نحوها لينفجر عند ارتطامه بها، بينما تنفجر حشوة الأعماق على عمق محدد سلفا. وهناك نظام سلاح آخر مماثل يدعى صاروخ الغواصات سوبروك، وتطلقه غواصة ضد أخرى.
تتشابه الطوربيدات الحديثة والقديمة في الشكل الخارجي لكنها تختلف تماما عن بعضها من الداخل. فالحرب الحديثة تتطلب أسلحة تعمل في مدى واسع وتتمتع بدرجة عالية من الدقة. وكانت طوربيدات الحرب العالمية الثانية (1939 ـ 1945م)، بسيطة التصميم من الناحية الميكانيكية والكهربائية. فقد كانت توجه نحو السفن العائمة على سطح الماء؛ ويتحرك الصاروخ في خط مستقيم فقط، وكانت تترك خلفها خطا واضحا من الفقاعات الهوائية وتصدر صوتا مسموعا، فيسهل تحاشيها بمناورة من السفينة الهدف. أما الطوربيدات الحالية فلا تترك أثرا خلفها، وتستطيع اقتفاء أثر السفن التي تحاول المناورة للإفلات منها".[1]
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
مصادر الطاقة
الهواء المضغوط
طوربيدات ساخنة
Wet-heater
الاوكسجين المضغوط
الأسلاك مدفوعة
Flywheel
البطاريات الكهربائية
الصواريخ
أنظمة الدفع الحديثة
الدفع
الإرشاد

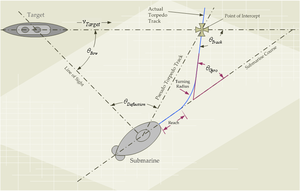

غير موجه
راديو وأسلاك التوجيه
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
صاروخ موجه
الرؤوس الحربية والصمامات
أسطح التحكم والهيدروناميكا
منصات الاطلاق وقاذفات
السفينة
الغواصات
Air launch
Torpedo handling equipment
Torpedo classes and diameters
طوربيدات مختلفة تستخدم من قبل القوات البحرية
البحرية الألمانية
Modern German Navy:
- DM2A4 heavyweight torpedo
- DM2A3 heavyweight torpedo
- MU 90 lightweight impact torpedo
- Mark 46 torpedo
- Barracuda (supercavitating torpedo)
The torpedoes used by the World War II Kriegsmarine included:
الإمبراطورية البحرية اليابانية
The torpedoes used by the Imperial Japanese Navy (World War II) included:
قوة الدفاع الذاتى البحرية باليابان
Modern Japan Maritime Self-Defense Force:
البحرية الهندية
- Advanced Experimental Torpedo (lightweight torpedo)
- Varunastra (heavyweight torpedo)
- Thakshak (heavy weight torpedo)[2]
بحرية جيش التحرير الشعبى (الصين)
البحرية الملكية
The torpedoes used by the Royal Navy include:
- Spearfish torpedo
- Stingray torpedo
- Tigerfish
- Mark 8, designed in 1925, last used in action in 1982
البحرية الروسية
Torpedoes used by the Russian Navy include:
البحرية الامريكية
The major torpedoes in the United States Navy inventory are:
- the Mark 46 lightweight
- the Mark 48 heavyweight torpedo
- the Mark 50 advanced lightweight
- the Mark 54 Lightweight Hybrid Torpedo
- the Mark 60 Encapsulated Torpedo (CAPTOR)
- A moored anti-submarine mine that releases a torpedo as its warhead
