قانون مور Moore's law، هو ملاحظة مفادها أن عدد الترانزستورات في الدائرة المتكاملة يتضاعف كل عامين تقريباً. قانون مور هو رصد وتنبؤ لتوجه تاريخي، أكثر من كونه قانون فيزيائي، وهو علاقة تجريبية مرتبطة باكتساب الخبرة من المنتج.

سُمي القانون على اسم جوردون مور، الشريك المؤسس لشركتي فيرتشايلد لأشباه الموصلات وإنتل (والمدير التنفيذي السابق لإنتل)، الذي افترض عام 1965، أن عدد المكونات في الدائرة المتكاملة يتضاعف كل عام،[أ] وتوقعوا أن يستمر معدل النمو هذا لعقد آخر على الأقل. عام 1975، متطلعًا إلى العقد التالي، قام بمراجعة التوقعات ليخلص إلى أن عدد المكونات في الدائرة المتكاملة يتضاعف كل عامين، معدل النمو السنوي المركب (CAGR) بنسبة 41%. في حين أن مور لم يستخدم الأدلة التجريبية في التنبؤ بأن التوجه التاريخي سيستمر، إلا أن توقعه استمر منذ عام 1975 وأصبح يعرف منذ ذلك الحين باسم "قانون مور".

استخدم تنبؤ مور في صناعة أشباه الموصلات لتوجيه التخطيط طويل المدى ولتحديد أهداف البحث والتطوير، وبالتالي يعمل إلى حد ما باعتباره نبوءة تحقق ذاتها. التقدم في مجال الإلكترونيات الرقمية، مثل إعادة إنتاج أسعار المعالجات الدقيقة معدلة حسب الجودة، زيادة سعة الذاكرة (العشوائية والوميضية)، يتبط تحسين المستشعرات وحتى عدد وحجم البكسل في الكاميرا الرقمية بقوة بواسطة قانون مور. كانت هذه التغييرات المستمرة في الإلكترونيات الرقمية قوة دافعة للتغيير التكنولوجي والاجتماعي، الإنتاجية، والنمو الاقتصادي.

لم يتوصل خبراء الصناعة إلى توافق في الآراء بشأن موعد توقف تطبيق قانون مور تحديداً. أفاد مهندسو المعالجات الدقيقة أن تقدم أشباه الموصلات قد تباطأ على مستوى الصناعة منذ حوالي عام 2010، أقل قليلاً من الوتيرة التي توقعها قانون مور. في سبتمبر 2022 اعتبر ينسن هوانج، الرئيس التنفيذي لشركة إنڤيديا، قانون مور ميتاً،[2] بينما تبنى بات جلسنجر، الرئيس التنفيذي لشركة إنتل، وجهة النظر المعاكسة.[3]

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التاريخ

عام 1959، قام دوجلاس إنجلبارت بدراسة التصغير المتوقع لحجم الدائرة المتكاملة ونشر نتائجه في مقالة بعنوان "الإلكترونيات الدقيقة وفن التشابه".[4][5][6] قدم إنجلبارت استنتاجاته في المؤتمر الدولي لدوائر الحالة الصلبة، حيث كان مور موجوداً بين الحضور.[7]

عام 1965، طُلب من جوردون مور، الذي كان يعمل في ذلك الوقت مديرًا للبحث والتطوير في فيرتشايلد لأشباه الموصلات، المساهمة في عدد الذكرى السنوية الخامسة والثلاثين من "مجلة الإلكترونيات" مع تنبؤ بمستقبل صناعة مكونات أشباه الموصلات على مدى السنوات العشر القادمة. وكان رده مقالاً موجزاً بعنوان "حشر المزيد من المكونات في دوائر متكاملة".[1][8][ب] في مقالته الافتتاحية، تكهن أنه بحلول عام 1975 سيكون من الممكن احتواء ما يصل إلى 6500 مكون على شبه موصل قياسه ربع بوصة مربعة (~ 1.6 سم مربع).

زاد تعقيد الحد الأدنى من تكاليف المكونات بمعدل ضعفين كل عام تقريباً. بالتأكيد على المدى القصير، من المتوقع أن يستمر هذا المعدل، إن لم يكن سيزيد. على المدى الطويل، يكون معدل الزيادة غير مؤكد إلى حد ما، على الرغم من عدم وجود سبب للاعتقاد بأنه لن يظل ثابتًا تقريبًا لمدة 10 سنوات على الأقل.[1]

افترض مور علاقة خوارزمية-خطية بين تعقيد الجهاز (كثافة دارة أعلى بتكلفة منخفضة) والوقت.[11][12]

في مقابلة أجريت عام 2015، أشار مور إلى مقال عام 1965: "... لقد قمت للتو باستقراء جامح قائلًا إنها ستستمر في التضاعف كل عام على مدى السنوات العشر القادمة."[13] يستشهد أحد مؤرخي القانون قانون ستيجلر للمسميات، ليقدم حقيقة أن المضاعفة المنتظمة للمكونات كانت معروفة للعديد من العاملين في هذا المجال.[12]

عام 1974، أدرك روبرت دنارد من آي بي إم تقنية تحجيم موسفت السريع وصياغة ما أصبح يُعرف باسم مقياس دنارد، والذي يصف أنه عندما تصبح ترانزستورات موس أصغر، فإن كثافة الطاقة تبقى ثابتة بحيث يظل استخدام الطاقة متناسبًا مع المساحة.[14][15] تُظهر الأدلة من صناعة أشباه الموصلات أن هذه العلاقة العكسية بين كثافة الطاقة وكثافة المساحة انهارت في منتصف عقد 2000.[16]

في الاجتماع الدولي لمعهد مهندسي الكهرباء والإلكترونيات للأجهزة الإلكترونية، راجع مور معدل توقعاته، [17][18] متنبئاً بتعقيد أشباه الموصلات سيستمر في التضاعف سنويًا حتى عام 1980 تقريبًا، وبعد ذلك سينخفض إلى معدل يتضاعف كل عامين تقريبًا.[18][19][20] حدد العديد من العوامل المساهمة في هذا السلوك الأسي:[11][12]

  • * ظهور تكنولوجيا فلز- أكسيد-أشباه موصلات (MOS)
  • المعدل الأسي للزيادة في أحجام die، إلى جانب انخفاض الكثافة المعيبة، مما يؤدي إلى أن مصنعي أشباه الموصلات يمكن أن يعملوا مع مساحات أكبر دون أن يفقدوا عوائد التخفيض
  • أبعاد أقل دقة
  • ما أسماه مور "ذكاء الدائرة والجهاز"

بعد فترة وجيزة من عام 1975، نشر كارفر ميد، الأستاذ في معهد كاليفورنيا للتكنولوجيا مصطلح "قانون مور".[21][22] أصبح قانون مور في النهاية مقبولًا على نطاق واسع كهدف لصناعة أشباه الموصلات، وقد استشهد به مصنعو أشباه الموصلات التنافسيون أثناء سعيهم لزيادة قوة المعالجة. اعتبر مور قانونه الذي يحمل اسمًا مفاجئًا ومتفائلًا: "قانون مور انتهاكاً لقانون مرفي. كل شيء يتحسن أكثر فأكثر."[23] حتى أن هذا الرصد اعتبر نبوءة تحقق ذاتها.[24][25]

غالبًا ما تعتبر فترة المضاعفة 18 شهراً بسبب توقع زميل مور، ديفد هاوس، الرئيس التنفيذي لشركة إنتل. عام 1975، أشار هاوس إلى أن قانون مور المعدل لمضاعفة عدد الترانزستورات كل عامين يعني بدوره أن أداء رقائق الحاسوب سيتضاعف كل 18 شهر تقريباً[26] (مع عدم وجود زيادة في استهلاك الطاقة).[27] رياضيا، تنبأ قانون مور بأن عدد الترانزستورات سيتضاعف كل عامين بسبب تقلص أبعاد الترانزستور والتحسينات الأخرى. نتيجة لتقلص الأبعاد، توقع مقياس دنارد أن يظل استهلاك الطاقة لكل وحدة مساحة ثابتًا. بدمج هذه التأثيرات، استنتج ديفد هاوس أن أداء رقائق الحاسوب سيتضاعف كل 18 شهر تقريباً. أيضًا نظرًا لتوسيع نطاق دنارد، لن يكون هذا الأداء المتزايد مصحوبًا بزيادة الطاقة، أي أن كفاءة استخدام الطاقة لرقائق الحاسوب القائمة على السيليكون تتضاعف كل 18 شهر تقريباً. انتهى مقياس دنارد في عقد 2000.[16]

أظهر كومي لاحقًا أن معدلًا مشابهًا من تحسين الكفاءة سبقت رقائق السيليكون وقانون مور لتقنيات مثل الأنابيب المفرغة.

Large early portable computer next to a modern smartphone
حاسوب أوزبورن إكزكيوتيف المحمول، من عام 1982، with a Zilog Z80 4 MHz CPU, and a 2007 Apple iPhone with a 412 MHz ARM11 CPU; the Executive has 100 times the weight, almost 500 times the volume, approximately 10 times the inflation adjusted cost, and 1/103rd the تردد ساعة الهاتف الذكي.

أفاد مهندسو المعالجات الدقيقة أنه منذ حوالي عام 2010، تباطأ تقدم أشباه الموصلات على مستوى الصناعة دون الوتيرة التي توقعها قانون مور.[16]

استشهد بريان كرزانيتش، الرئيس التنفيذي السابق لشركة إنتل، بمراجعة مور عام 1975 كسابقة للتباطؤ الحالي، الذي ينتج عن التحديات التقنية وهو "جزء طبيعي من تاريخ قانون مور".[28][29][30] انتهى أيضًا معدل التحسن في الأبعاد المادية المعروفة باسم مقياس دنارد في منتصف عقد 2000. نتيجة لذلك، حولت صناعة أشباه الموصلات تركيزها إلى احتياجات تطبيقات الحوسبة الرئيسية بدلاً من توسيع نطاق أشباه الموصلات.[24][31][16] ومع ذلك، زعمت الشركتان الرائدتان في تصنيع أشباه الموصلات، تايوان لصناعة أشباه الموصلات وسامسونج للإلكترونيات أنهما تواكبان قانون مور[32][33][34][35][36][37] بعقد قدرها 10 نانومتر و7 نانومتر في الإنتاج الضخم[32][33] وعقد بقطر 5 نانومتر في الإنتاج المخاطر، اعتباراً من 2019.[38][39]


قانون مور الثاني

للمزيد من المعلومات: قانون مور الثاني

مع انخفاض تكلفة طاقة الحاسوب للمستهلك، تتبع تكلفة استيفاء المنتجين لقانون مور اتجاهًا معاكسًا: زادت تكاليف البحث والتطوير والتصنيع والاختبار بشكل مطرد مع كل جيل جديد من الرقائق. يعد ارتفاع تكاليف التصنيع أحد الاعتبارات المهمة للحفاظ على قانون مور.[40] أدى هذا إلى صياغة قانون مور الثاني، المعروف أيضًا باسم قانون روك (على اسم آرثر روك)، ويفيد بأن تكلفة رأس المال لمصنع أشباه الموصلات تزداد بشكل كبير بمرور الوقت.[41][42]

عوامل التمكين الرئيسية

انظر أيضاً: قائمة أمثلة تصغير أشباه الموصلات and عدد الترانزستورات
توجه قياس موسفت لذاكرة ناند الوميضية يسمح بمضاعفة مكونات موسفت البوابة-الطافية التي صُنعت في نفس منطقة الرقاقة في أقل من 18 شهر.

حافظت ابتكارات العلماء والمهندسين العديدة على قانون مور منذ بداية عصر الدوائر المتكاملة. بعض الابتكارات الرئيسية الواردة أدناه، كأمثلة على الاختراقات التي طورت تكنولوجيا الدوائر المتكاملة وتصنيع النبائط، مما يسمح لعدد الترانزستور بالنمو بأكثر من سبع مرات من حيث الحجم في أقل من خمسة عقود.


تنبأت خرائط طريق تكنولوجيا صناعة الحاسوب عام 2001 أن قانون مور سيستمر لعدة أجيال من رقائق أشباه الموصلات.[66]

التوجهات الحديثة

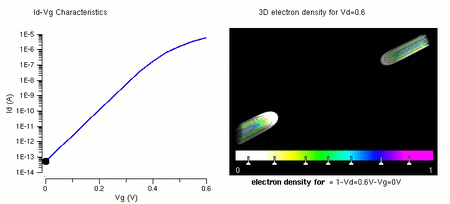

مخطط متحرك يوضح كثافة الإلكترون والتيار مع اختلاف جهد البوابة.
تختلف محاكاة كثافة الإلكترون مثل جهد البوابة (Vg) في أسلاك موسفت النانوية. يبلغ جهد العتبة حوالي 0.45 فولت. تقع وحدات أسلاك موسفت النانوية في نهاية خارطة طريق ITRS للأجهزة التي تقل أطوال بواباتها عن 10 نانومتر.

أحد التحديات التقنية الرئيسية في هندسة الترانزستورات النانوية المستقبلية هو تصميم البوابات. مع تقلص أبعاد النبيطة، يصبح التحكم في التدفق الحالي في القناة الرفيعة أكثر صعوبة. تأخذ الترانزستورات النانوية الحديثة عادةً شكل موسفت متعدد البوابات، مع كون FinFET هو الترانزستور النانوي الأكثر شيوعًا. يحتوي FinFET على بوابة عازلة على ثلاثة جوانب من القناة. وبالمقارنة فإن هيكل موسفت البوابة الشاملة (GAAFET) لديه تحكم أفضل في البوابة.

  • موسفت البوابة الشاملة، عُرض لأول مرة عام 1988، بواسطة فريق توشيبا البحثي بقيادة فوجيو ماسوكا، الذي عرض GAAFET الأسلاك النانوية الرأسي الذي أطلق عليه ماسوكا "ترانزستور البوابة المحيطة" (SGT).[67][68] ماسوكا، الذي يشتهر بكونه مخترع الذاكرة الوميضية، ترك توشيبا لاحقاً وأسس يونيسانتيس للإلكترونيات عام 2004 لبحث تكنولوجيا البوابة المحيطة بالتعاون مع جامعة توهوكو.[69]
  • عام 2006، قام فريق باحثين كوريين من معهد كوريا المتقدم للعلوم والتكنولوجيا (KAIST) ومركز نانو فاب الوطني بتطوير ترانزيستور بقطر 3 نانومتر، أصغر نبيطة إلكترونية نانوية في العالم في ذلك الوقت، اعتماداً على تكنولوجياFinFET .[70][71]
  • عام 2010، أعلن باحثون من معهد تيندال الوطني في كورك بأيرلندا عن ترانزستور بدون وصلات. يمكن لبوابة تحكم ملفوفة حول سلك نانوي من السيليكون التحكم في مرور الإلكترونات دون استخدام الوصلات أو المحفزات. يزعم الباحثون أنه يمكن إنتاجه بقطر 10 نانومتر باستخدام تقنيات التصنيع الحالية.[72]
  • عام 2011، أعلن باحثون في جامعة بيتسبورج عن تطوير ترازستور أحادي الإلكترون، بقطر 1.5 نانومتر، مصنوع من مواد تعتمد على الأكسيد. تتلاقى ثلاثة "أسلاك" على "جزيرة" مركزية يمكنها أن تضم إلكترونًا أو إلكترونين. نفق الإلكترونات من سلك إلى آخر عبر الجزيرة. تؤدي الظروف الموجودة على السلك الثالث إلى خصائص موصلة مميزة بما في ذلك قدرة الترانزستور على العمل كذاكرة الحالة الصلبة.[73] يمكن أن تحفز ترانزستورات الأسلاك النانوية على تصنيع أجهزة حاسوب مجهرية.[74][75][76]
  • عام 2012، أعلن فريق بحثي في جامعة نيو ساوث ويلز عن تطوير أول ترانزستور عامل يتألف من ذرة واحدة موضوعة بدقة في بلورة سيليكون (ليس فقط من عينة كبيرة من الترانزستورات العشوائية).[77] تنبأ قانون مور بالوصول إلى هذا الإنجاز بالنسبة للدوائر المتكاملة في المختبر بحلول عام 2020.
  • عام 2015، عرضت آي بي إم رقائق بعقدة 7 نانومتر مع ترانزستورات سليكون-جرمانيوم منتجة تستخدم ليثوغرافيا فوق البنفسجية القصوى EUVL. تعتقد الشركة أن كثافة هذا الترانزستور ستكون أكبر بأربع أضعاف كثافة رقاق 14 نانومتر الحالية.[78]
  • كانت سامسونك وتايوان لأشباه الموصلات تخططان لتصنيع عقد GAAFET بقطر 3 نانومتر بحلول 2021-2022.[79][80] لاحظ أن أسماء العقد، مثل 3 نانومتر، ليس لها علاقة بالحجم الفيزيائي لعناصر النبيطة (الترانزستورات).
  • عام 2001 قام فريق بحثي في شركة توشيبا، من بينهم ت. إيموتو وم. ماتسوي وس.تاكوبو بتطوير عملية ربط رقاقة "وحدة إغلاق الجهاز" لتصنيع حزم دوائر متكاملة ثلاثية الأبعاد (3D IC).[81][82] في أبريل 200، طرحت توشيبا دائرة متكاملة ثلاثية الأبعاد من ثمان طبقات، برقاقة ذاكرة ناند وميضية مضمنة THGAM بسعة 16 ج.ب. التي تم تصنيعها برقائق ناند الوميضية بثمان طبقات بسعة 2 ج.ب.[83] في سبتمبر 2007، طرحت هاينكس دائرة متكاملة ثلاثية الأبعاد بـ24 طبقة، رقاقة ذاكرة وميضية سعة 16 ج.ب. صُنعت برقائق ناند الوميضية بـ24 طبقة مستخدمة عملية ربط الرقائق.[84]
  • ف-ناند، تُعرف أيضاً باسم ناند ثلاثية الأبعاد، تسمح لخلايا الذاكرة الوميضية بالارتباط رأسياً مستخدمة تكنولوجيا charge trap flash التي قدمها في الأصل جون سيدون عام 1967، مما أدى إلى زيادة كبيرة في عدد الترانزستورات على شريحة الذاكرة الوميضية. أعلن عن ناند ثلاثية الأبعاد لأول مرة بواسطة توشيبا عام 2007.[85] صُنعت ف-ناند تجارياً لأول مرة بواسطة سامسونگ للإلكترونيات عام 2013.[86][87][88]
  • عام 2008، أعلن باحثون في معامل إتش ري عن ممريستور (ذاكرة مقاومة) عامل، عنصر الدائرة السلبية الأساسي الرابع الذي كان وجوده مجرد نظرية من قبل. تسمح الخصائص الفريدة للممريستور بتصنيع أجهزة إلكترونية أصغر، ذات أداء أفضل.[89]
  • عام 2014، قام مهندسون في جامعة ستانفورد بتطوير دائرة على نمط العقل البشري. تحاكي رقائق "المركز العصبي" الستة عشر واحد مليون عصب وبلايين الاتصالات المتشابكة، والتي يزعم أنها أسرع 9.000 مرة وكذلك أكثر توفيراً للطاقة عن الحاسوب الشخصي التقليدي.[90]
  • عام 2015، أعلنت إنتل وميكرون عن 3D XPoint، ذاكرة مستدامة يزعم أنها أسرع بشكل كبير مع كثافة مماثلة مقارنة بناند. كان من المقرر بدء الإنتاج عام 2016، لكنه تأكل حتى النصف الثاني من 2017.[91][92][93]
  • عام 2017، قامت سامسونج بدمج تقنيتها المسماة ف-ناند مع eUFS 3D IC stacking لإنتاج رقاقة ذاكرة مويضية سعة 512 ج.ب، مع ثمانية dies ف-ناند من 64 طبقة.[94] عام 2019، أنتجت سامسونج رقاقة وميضية سعة 1. ت.ب. مع ثمانية dies ف-راند من 96 طبقة، جنباً إلى جنب مع تكنولوجيا الخلية متعددة المستويات (QLC)(حوسبة 4-بيت|4-بيت]] لكل ترانزستور)،[95][96] بما يعادل 2 تريليون ترانزستور، أعلى ترانزستورات في أي شريحة دائرة متكاملة.
  • عام 2020، كانت سامسونج للإلكترونيات تخطط لإنتاج عقدة بقطر 5 نانومتر، مستخدمة تكنولوجيا FinFET وEUV.[33][needs update]
  • في 21 مايو 2021، أعلنت آي بي إم عن إنشاء أول شريحة حاسوب قطر 2 نانومتر، بأجزاء يفترض أنها أصغر من الحمض النووي البشري.[97]

أفاد مهندسو المعالجات الدقيقة أن تقدم أشباه الموصلات قد تباطأ على مستوى الصناعة منذ حوالي عام 2010 أقل من الوتيرة التي تنبأ بها قانون مور.[16] أعلن بريان كرزانيتش، الرئيس التنفيذي السابق لشركة إنتل، "إن إيقاعنا اليوم أقرب إلى عامين ونصف منه إلى عامين".[98] عام 2015، صرحت إنتل أن التحسينات في نبائط موسفت قد تباطأت، بدءًا من عرض الميزة 22 نانومتر عام 2012، وتستمر حتى 14 نانومتر.[99]

تم الوصول إلى الحدود المادية لتحجيم الترانزستور بسبب تسريب المصدر-الصرف، ومعادن البوابة المحدودة والخيارات المحدودة لمواد القناة. يجري التحقيق في مناهج أخرى لا تعتمد على القياس المادي. يتضمن ذلك حالة الدوران للإلكترون الإلكترونيات السبينية، تقاطعات النفق، والحصر المتقدم لمواد القناة عبر هندسة الأسلاك النانوية.[100] تُطور خيارات الذاكرة المنطق القائمةعلى الإلكترونيات السپينية بنشاط في المختبرات.[101][102]

أبحاث المواد البديلة

تتألف غالبية الترانزستورات الحالية من الدوائر المتكاملة بشكل رئيسي من السيليكون المشوب وسبائكه. ونظراً لأن السيليكون يتم تصنيعه إلى ترانزستورات نانومترية فردية، فإن تأثيرات القنوات القصيرة تؤثر سلباً على الخصائص المادية المطلوبة للسيليكون كترانزستور وظيفي. وفيما يلي عدة بدائل للسيليكون في تصنيع ترانزستورات نانومترية صغيرة.

أحد المواد المقترحة هو "زرنيخيد الإنديوم جاليوم"، أو InGaAs. بالمقارنة مع نظرائها السيليكون والجرمانيوم، تعد ترانزستورات InGaAs أكثر وعودة لتطبيقات المنطق عالية السرعة والطاقة المنخفضة في المستقبل. نظراً للخصائص الأساسية لأشباه الموصلات المركبة III-V، أقترح ترانزستورات المنابع الكمية والتأثير الحقلي التي تعتمد على InGaAs كبدائل لتصاميم الموسفتات التقليدية الأكثر شيوعاً.

  • في أوائل عقد 2000، اخترع غشاء high-κ بترسيب الطبقة الذرية وعمليات المحاكاة المزدوجة بواسطة جورتج ساندو في شركة ميكرون تكنولجي، تمديد قانون مور لتقنية سيموس المستوية إلى فئة 30 نانومتر وأصغر.
  • عام 2009، أعلنت إنتل عن تطوير ترانزستورات InGaAs بئر كمي بقطر 80 نانومتر. تحتوي أجهزة الآبار الكمومية على مادة محصورة بين طبقتين من المادة مع فجوة نطاق أوسع. على الرغم من كونها ضعف حجم ترانزستورات السيليكون النقي الرائدة في ذلك الوقت، فقد ذكرت الشركة أنها تعمل بنفس الجودة مع استهلاك طاقة أقل.[103]
  • عام 2011، أظهر الباحثون في شركة إنتل ترانزستورات InGaAs ثلاثية الأبعاد ثلاثية البوابة مع خصائص تسرب محسنة مقارنةً بالتصميمات المستوية التقليدية. تدعي الشركة أن تصميمها حقق أفضل الكهرباء الساكنة لأي ترانزستور مركب من أشباه الموصلات III-V.[104]

في المؤتمر الدولي لدوائر الحالة الصلبة 2015، أعلنت إنتل عن استخدام مركبات III-V بناءً على مثل هذه البنية لعقدها بقطر 7 نانومتر.[105][106]

  • عام 2011، قام باحثون في جامعة تكساس-أوستن بتطوير ترانزستورات InGaAs ذات التأثير المجالي-النفقي، قادرة على تشغيل تيارات أعلى من التصميمات السابقة. عُرض أول تصميمات III-V TFET عام 2009 بواسطة فريق مشترك من جامعة كورنل وجامعة ولاية پنسلڤانيا.[107][108]
  • عام 2012، طور فريق في مختبرات ميكروسيستم تكنولوجي التابعة لمعهد مساتشوستس للتكنولوجيا ترانزستور بقطر 22 نانومتر استنادًا إلى InGaAs والذي كان، في ذلك الوقت، أصغر ترانزستور غير سيليكوني صُنع على الإطلاق. استخدم الفريق التقنيات المستخدمة حاليًا في تصنيع أجهزة السيليكون ويهدف إلى تحسين الأداء الكهربائي وتقليل مقياس 10 نانومتر.[109]

تظهر أبحاث الحوسبة البيولوجية أن المواد البيولوجية تتمتع بكثافة معلومات فائقة وكفاءة عالية في استخدام الطاقة مقارنة بالحوسبة القائمة على السيليكون.[110]

صورة بالفحص المجهري بالمسبار الماسح للجرافين في بنيته الهيكلية السداسية.

تجري دراسة أشكال مختلفة من الجرافين من أجل إلكترونيات الجرافين، على سبيل المثال أظهرت ترانزستور نانوريبون الجرافين نتائج واعدة بشكل كبير منذ ظهوره في المنشورات عام 2008. (يحتوي الجرافين السائب على فجوة نطاق صفرية وبالتالي لا يمكن استخدامه في الترانزستورات بسبب توصيله الثابت، وعدم القدرة على الإيقاف. تقدم الحواف المتعرجة للشرائط النانوية حالات طاقة موضعية في نطاقي التوصيل والتكافؤ، وبالتالي فجوة نطاق تتيح التبديل عند تصنيعها على شكل ترانزستور. وكمثال، GNR نموذجي بعرض 10 نانومتر لديه طاقة فجوة الحزمة المرغوبة من 0.4 eV.[111][112]) ومع ذلك، هناك حاجة للقيام بالمزيد من الأبحاث على طبقات الجرافين دون 50 نانومتر، حيث تزداد قيمته المقاومة وبالتالي تنخفض حركة الإلكترون.[111]


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التنبؤات وخرائط الطريق

في أبريل 2005، صرح جوردون مور في مقابلة أنه لا يمكن أن يستمر الإسقاط إلى أجل غير مسمى: "لا يمكن أن يستمر إلى الأبد. الطبيعة الأسية هي أنك تدفعهم للخارج وفي النهاية تحدث كارثة". وأشار أيضًا إلى أن الترانزستورات ستصل في النهاية إلى حدود التصغير عند مستويات الذرة

فيما يتعلق بحجم [الترانزستورات]، يمكنك أن ترى أننا نقترب من حجم الذرة وهو ما يمثل حاجزًا أساسيًا، ولكن سيحتاج الأمر إلى جيلين أو ثلاثة جيلين قبل أن نصل إلى هذا الحد - لكن هذا بعيد جدًا عما سبق لنا فعلا. أمامنا من 10 إلى 20 سنة أخرى قبل أن نصل إلى الحد الأساسي. بحلول ذلك الوقت سيكونون قادرين على صنع رقائق أكبر ويكون لدينا ميزانيات ترانزستور بالمليارات.[113]

في عام 2016، أُنتجت خارطة الطريق الدولية لتكنولوجيا لأشباه الموصلات، بعد استخدام قانون مور لقيادة الصناعة منذ عام 1998، أُنتجت خارطة الطريق النهائية. لم تعد تركز خطة البحث والتطوير الخاصة بها على قانون مور. وبدلاً من ذلك، حددت ما يمكن تسميتها بإستراتيجية "أكثر من مور" التي تدفع فيها احتياجات التطبيقات إلى تطوير الرقائق، بدلاً من التركيز على توسيع نطاق أشباه الموصلات. تتراوح برامج تشغيل التطبيقات من الهواتف الذكية إلى الذكاء الاصطناعي إلى مراكز البيانات.[114]

بدأ معهد مهندسي الكهرباء والإلكترونيات في مبادرة رسم خارطة طريق عام 2016، "إعادة تشغيل الحوسبة"، المسماة خارطة الطريق الدولية للأجهزة والأنظمة (IRDS).[115]

معظم المتنبئين، ومن بينهم جوردون مور،[116] من المتوقع أن ينتهي قانون مور بحلول عام 2025.[117][114][118] على الرغم من أن قانون مور سيصل إلى حدود مادية، إلا أن بعض المتنبئين متفائلون بشأن استمرار التقدم التكنولوجي في مجموعة متنوعة من المجالات الأخرى، بما في ذلك معماريات الرقائق الجديدة، والحوسبة الكمومية، والذكاء الاصطناعي والتعلم الآلي.[119][120] أعلن ينسن هوانج، المدير التنفيذي لشركة إنفيديا موت قانون مور عام 2022؛ [2] بعد ذلك بعدة أيام أعلن بات جلسينجر، المدير التنفيذي لشركة إنتل، أن قانون مور لم يمت.[3]

التبعات

ساهمت الإلكترونيات الرقمية في النمو الاقتصادي العالمي في أواخر القرن العشرين وأوائل القرن الحادي والعشرين.[121] القوة الدافعة الأساسية للنمو الاقتصادي هي نمو الإنتاجية،[122] وعوامل قانون مور في الإنتاجية. توقع مور (1995) أن "معدل التقدم التكنولوجي سيتم التحكم فيه من الحقائق المالية".[123] كان من الممكن أن يحدث العكس في أواخر التسعينيات تقريبًا، مع إعلان الاقتصاديين أن "نمو الإنتاجية هو المؤشر الاقتصادي الرئيسي للابتكار".[124] يصف قانون مور القوة الدافعة للتغيير التكنولوجي والاجتماعي والإنتاجية والنمو الاقتصادي.[125][126][122]

ساهم تسارع معدل تقدم أشباه الموصلات في زيادة نمو الإنتاجية بالولايات المتحدة،[127][128][129] التي بلغت 3.4٪ سنويًا في 1997-2004، متجاوزة 1.6٪ سنويًا خلال الفترة 1972-1996 و2005-2013.[130] كما يشير الخبير الاقتصادي ريتشارد أندرسون: "تتبعت العديد من الدراسات سبب تسارع الإنتاجية إلى الابتكارات التكنولوجية في إنتاج أشباه الموصلات التي أدت إلى انخفاض حاد في أسعار هذه المكونات والمنتجات التي تحتوي عليها (بالإضافة إلى توسيع قدرات مثل هذه المنتجات)".[131]

التأثير السلبي الأساسي لقانون مور هو أن التقادم يدفع المجتمع إلى الأمام ضد حدود النمو. مع استمرار "التحسن" السريع للتقنيات، فإنه يجعل التقنيات السابقة عفا عليها الزمن. في المواقف التي يكون فيها أمان واستمرارية الأجهزة أو البيانات أمرًا بالغ الأهمية، أو عندما تكون الموارد محدودة، غالبًا ما يشكل التقادم السريع عقبات أمام العمليات السلسة أو المستمرة.[132]

بسبب البصمة المكثفة للموارد والمواد السامة المستخدمة في إنتاج أجهزة الحاسوب، يؤدي التقادم إلى تأثيرات بيئية ضارة. يتخلص الأمريكيون من 400.000 هاتف محمول يومياً،[133]

لكن هذا المستوى العالي من التقادم يبدو للشركات كفرصة لتوليد مبيعات منتظمة لمعدات جديدة باهظة الثمن، بدلاً من الاحتفاظ بجهاز واحد لفترة أطول من الوقت مما يؤدي إلى استخدام الصناعة التقادم المخطط باعتباره مركز ربح.[134]

Log-log plot comparing gate length to node size
توجه طول بوابة ترانزستور إنتل – تباطأ مقياس الترانزستور بشكل ملحوظ في العقد المتقدمة (الأصغر).

هناك مصدر بديل لتحسين الأداء في تقنيات الهندسة الدقيقة التي تستغل نمو عدد الترانزستور المتاح. التنفيذ خارج الترتيب وعلى الرقاقة التخزين المؤقت والجلب المسبق يقللان من اختناق زمن الوصول للذاكرة على حساب استخدام المزيد من الترانزستورات وزيادة تعقيد المعالج. وُصفتهذه الزيادات تجريبياً بواسطة قاعدة بولاك، والتي تنص على أن زيادة الأداء بسبب تقنيات الهندسة المعمارية الدقيقة تقارب الجذر التربيعي لتعقيد (عدد الترانزستورات أو المساحة) المعالج.[135]

لسنوات، قدم صانعو المعالجات زيادات في معدل الساعة والتوازي على مستوى التعليمات، بحيث يتم تنفيذ التعليمات البرمجية ذات الخيوط الواحدة بشكل أسرع على المعالجات الأحدث بدون تعديل.[136] الآن، لإدارة تبديد طاقة وحدة المعالجة المركزية، يفضل صانعو المعالجات تصميمات شرائح متعددة النواة، ويجب كتابة البرامج بطريقة متعددة الخيوط للاستفادة الكاملة من الأجهزة. العديد من نماذج التطوير متعددة الخيوط تقدم النفقات العامة، ولن تشهد زيادة خطية في السرعة مقابل عدد المعالجات. هذا صحيح بشكل خاص أثناء الوصول إلى الموارد المشتركة أو التابعة ، بسبب تنازع القفل. يصبح هذا التأثير أكثر وضوحًا مع زيادة عدد المعالجات. هناك حالات تُرجمت فيها زيادة بنسبة 45٪ تقريبًا في ترانزستورات المعالج إلى زيادة بنسبة 10-20٪ تقريبًا في طاقة المعالجة.[137]

من ناحية أخرى، يضيف المصنعون وحدات معالجة متخصصة للتعامل مع ميزات مثل الرسومات والفيديو والتشفير. على سبيل المثال، لا تضيف امتداد إنتل، جافاسكربت المتوازي دعمًا لمتعددة النوى فحسب، بل تضيف أيضًا ميزات المعالجة غير العامة الأخرى لشرائحها، كجزء من الترحيل في البرمجة النصية من جانب العميل نحو HTML5.[138]

أثر قانون مور على أداء التقنيات الأخرى بشكل كبير: كتب مايكلمالون عن حرب مور بعد النجاح الواضح لعقيدة الصدمة والترويع في أوائل حرب العراق. يعتمد التقدم في تطوير الأسلحة الموجهة على التكنولوجيا الإلكترونية.[139] ساهمت التحسينات في كثافة الدائرة والتشغيل منخفض الطاقة المرتبط بقانون مور أيضًا في تطوير التقنيات بما في ذلك الهواتف المحمولة[140] والطباعة المجسمة.[141]

صيغ أخرى وعمليات رصد مماثلة

تتحسن العديد من مقاييس التكنولوجيا الرقمية بمعدلات أسية ترتبط بقانون مور، بما في ذلك حجم المكونات وتكلفتها وكثافتها وسرعتها. كتب مور فقط عن كثافة المكونات، "المكون هو الترانزستور، المقاوم، الصمام الثنائي أو المكثف"،[123] بأقل تكلفة.

الترانزستورات لكل دائرة متكاملة – الصيغة الأكثر شيوعًا هي مضاعفة عدد الترانزستورات على الدوائر المتكاملة كل عامين. في نهاية السبعينيات، أصبح قانون مور معروفًا بالحد الأقصى لعدد الترانزستورات في أكثر الرقائق تعقيدًا. يوضح الرسم البياني أعلاه أن هذا الاتجاه صحيح اليوم. اعتبارًا من عام 2017، كان المعالج المتاح تجاريًا والذي يمتلك أكبر عدد من الترانزستورات هو سنتريك كور 48 بأكثر من 18 مليار ترانزستور.[142]


الكثافة بأقل تكلفة لكل ترانزستور

هذه هي الصيغة الواردة في بحث مور عام 1965.[1] لا يتعلق الأمر فقط بكثافة الترانزستورات التي يمكن تحقيقها، لكنه يتعلق بكثافة الترانزستورات التي تكون فيها تكلفة الترانزستور هي الأدنى.[143] مع وضع المزيد من الترانزستورات على شريحة، تنخفض تكلفة صنع كل ترانزستور، لكن تزداد فرصة عدم عمل الشريحة بسبب وجود عيب. عام 1965، فحص مور كثافة الترانزستورات التي تنخفض عندها التكلفة إلى الحد الأدنى، ولاحظ أنه نظرًا لتصغير الترانزستورات من خلال التقدم في الطباعة الضوئية، فإن هذا العدد سيزداد "بمعدل ضعفين تقريبًا كل سنة".[1]

مقياس دنارد – يفترض هذا أن استخدام الطاقة سينخفض بالتناسب مع مساحة الترانزستورات (كل من الجهد والتيار متناسبان مع الطول). بالاقتران مع قانون مور، سينمو الأداء لكل واط تقريبًا بنفس معدل كثافة الترانزستور، ويتضاعف كل 1-2 سنة. بحسب دنارد، ستقاس أبعاد الترانزستور بنسبة 30٪ (0.7x) لكل جيل تقني، وبالتالي تقليل مساحتها بنسبة 50٪. سيؤدي ذلك إلى تقليل التأخير بنسبة 30٪ (0.7x) وبالتالي زيادة تردد التشغيل بحوالي 40٪ (1.4x). أخيرًا ، للحفاظ على المجال الكهربائي ثابتًا، سيُقلل الجهد بنسبة 30٪، وتقلل الطاقة بنسبة 65٪ والطاقة (عند تردد 1.4x) بنسبة 50٪. [ت] لذلك، في كل تقنية من الإنتاج تتضاعف كثافة الترانزستور، وتصبح الدائرة أسرع بنسبة 40٪، بينما يظل استهلاك الطاقة كما هو (مع ضعف عدد الترانزستورات).[144] انتهى مقياس دنارد في 2005–2010، بسبب تيارات التسرب.[16]

لا يترجم نمو ترانزستور المعالج الأسي الذي تنبأ به مور دائمًا إلى أداء عملي أكبر لوحدة المعالجة المركزية بشكل كبير. منذ حوالي 2005-2007، انتهى مقياس دنارد، لذلك على الرغم من استمرار قانون مور لعدة سنوات بعد ذلك، إلا أنه لم يحقق أرباحًا في الأداء المحسن.[14][145] السبب الرئيسي الذي استشهد به للانهيار هو أنه في الأحجام الصغيرة، يشكل تسرب التيار تحديات أكبر، كما يتسبب أيضًا في تسخين الشريحة، مما يؤدي إلى خطر الانفلات الحراري وبالتالي زيادة تكاليف الطاقة.[14][145][16]

دفع انهيار مقياس دنارد إلى التركيز بشكل أكبر على المعالجات متعددة النواة، ولكن المكاسب التي يوفرها التحول إلى عدد أكبر من النوى أقل من المكاسب التي يمكن تحقيقها في حالة استمرار مقياس دنارد.[146][147] في خروج آخر عن مقياس دنارد، عام 2012 تبنت معالجات إنتل الدقيقة بوابة FinFET الثلاثية الغير مستوية بقطر 22 نانومتر، لإنتاج ترانزستور أكثر سرعة وأقل في استهلاك الطاقة عن الترانزستور المسطح التقليدي.[148] تباطأ معدل تحسين أداء المعالجات الدقيقة أحادية النواة بشكل ملحوظ.[149] تحسن الأداء أحادي النواة بنسبة 52٪ سنويًا في 1986-2003 و23٪ سنويًا في 2003-2011، لكنه تباطأ إلى 7٪ فقط سنويًا في 2011-2018.[149]

سعر معدات تكنولوجيا المعلومات المعدل حسب الجودة – سعر تكنولوجيا المعلومات، أجهزة الحاسوب والمعدات الطرفية، معدلة-الجودة والتضخم، انخفضت بنسبة 16٪ سنويًا في المتوسط على مدى العقود الخمسة من 1959 حتى 2009.[150][151] ومع ذلك، تسارعت الوتيرة إلى 23٪ سنويًا في 1995-1999 بفضل ابتكار تكنولوجيا المعلومات الأسرع،[124] وتباطأت لاحقاً إلى 2% سنوياً في 2010–2013.[150][152]

بينما يستمر تحسين سعر المعالجات الدقيقة معدلة الجودة،[153] وبالمثل يختلف معدل التحسين، وهو ليس خطيًا على مقياس خوارزمي. تسارع تحسن أسعار المعالجات الدقيقة خلال أواخر التسعينيات، حيث وصل إلى 60٪ سنويًا (النصف كل تسعة أشهر) مقابل معدل التحسن النموذجي بنسبة 30٪ (النصف كل عامين) خلال السنوات السابقة واللاحقة.[154][155] تحسنت المعالجات الدقيقة لأجهزة الحاسوب المحمولة على وجه الخصوص بنسبة 25-35٪ سنويًا في 2004-2010، وتباطأت إلى 15-25٪ سنويًا في 2010-2013.[156]

لا يمكن أن يفسر عدد الترانزستورات لكل شريحة أسعار المعالجات الدقيقة المعدلة الجودة بالكامل.[154][157][158] لا تقصر ورقة مور البحثية لعام 1995 قانون مور على الخطية الصارمة أو تعداد الترانزستور، "لقد حان تعري قانون مور للإشارة إلى أي شيء تقريبًا يتعلق بصناعة أشباه الموصلات في مخطط شبه خوارزمي يقترب من خط مستقيم أتردد في مراجعة أصوله وبذلك أقيد تعريفه".[123]

الكثافة المساحية لمحرك القرص الصلب – أجري تنبؤ مشابه (يُطلق عليه أحيانًا قانون كريدر) عام 2005 الكثافة المساحية لمحرك القرص الصلب.[159]

أعتبر التوقع لاحقًا أنه مفرط في التفاؤل. تباطأت عدة عقود من التقدم السريع في الكثافة المساحية عام 2010 تقريبًا، من 30-100٪ سنويًا إلى 10-15٪ سنويًا، بسبب الضوضاء المرتبطة بحجم الحبيبات الأصغر لوسائط القرص والاستقرار الحراري وقابلية الكتابة باستخدام المجالات المغناطيسية المتاحة.[160][161]

قدرة الألياف-البصرية – يزداد عدد البتات في الثانية التي يمكن إرسالها إلى الألياف الضوئية بشكل كبير، أسرع من قانون مور. قانون كيك، الذي سُمي تكريماً لكيك.[162]

قدرة الشبكة – بحسب جرالد بترز،[163][164] الرئيس السابق لمجموعة لوسنت للشبكات الضوئية مختبرات بيل، هناك نسخة أخرى تسمى قانون بترز للفوتونيات،[165] صياغة تتوازى بشكل متعمد مع قانون مور. ينص قانون بترز على أن كمية البيانات التي تخرج من الألياف الضوئية تتضاعف كل تسعة أشهر.[166] وبالتالي، فإن تكلفة الإرسال قليلاً عبر شبكة بصرية تنخفض بمقدار النصف كل تسعة أشهر. أدى توفر مضاعفة تقسيم الطول الموجي (يُسمى أحيانًا WDM) إلى زيادة السعة التي يمكن وضعها على ألياف مفردة بقدر عامل يصل إلى 100. الشبكات الضوئية ومضاعفة تقسيم الطول الموجي الكثيف (DWDM) يخفض بسرعة تكلفة الشبكات، ويبدو أن تحقيق مزيد من التقدم المضمون. نتيجة لذلك، انهار سعر الجملة لحركة البيانات في فقاعة دوت.كوم. يقول قانون نيلسن أن عرض النطاق الترددي المتاح للمستخدمين يزداد بنسبة 50٪ سنويًا.[167]

البكسلات لكل دولار – وبالمثل، قام باري هندي من كوداك أستراليا بتخطيط البكسل لكل دولار كمقياس أساسي لقيمة الكاميرات الرقمية، مما يدل على الخطية التاريخية (بمقياس سجل) لهذا السوق وفرصة التنبؤ بالاتجاه المستقبلي لسعر الكاميرا الرقمية، شاشات LCD وLED، ودقة الوضوح.[168][169][170][171]

"المعوض القانوني الكبير لمور (TGMLC)"، المعروف أيضًا باسم قانون ويرث - يُشار إليه عمومًا باسم انتفاخ البرمجيات وهو المبدأ الذي يقضي بأن الأجيال المتعاقبة من برامج الحاسوب تزداد حجمًا وتعقيدًا، وبالتالي تعويض مكاسب الأداء التي تنبأ بها قانون مور. في مقال نُشر عام 2008 في إنفوورلد، كتب راندال كندي،[172] موظف سابق في إنتل، يطرح هذا المصطلح باستخدام الإصدارات المتتالية من مايكروسوفت أوفيس بين عامي 2000 و2007 كمقدمة له. على الرغم من المكاسب في أداء الحاسوب خلال هذه الفترة الزمنية وفقًا لقانون مور، قام أوفيس 2007 بأداء نفس المهمة بنصف السرعة على حاسوب عام 2007 النموذجي مقارنةً بأوفيس 2000 على حاسوب عام 2000.


توسيع المكتبة – حُسصبت عام 1945 بواسطة فرمونت ريدر لمضاعفة السعة كل 16 عامًا، إذا توفرت المساحة الكافية.[173] دعا ريدر إلى استبدال الأعمال المطبوعة الضخمة المتحللة بالصور التناظرية المصغرة ميكروفيلم، والتي يمكن نسخها عند الطلب لرواد المكتبات أو المؤسسات الأخرى. لم يتنبأ بالتكنولوجيا الرقمية التي ستتبع بعد عقود لاستبدال الصور الدقيقة التناظرية بالتصوير الرقمي والتخزين ووسائط النقل. سمحت التقنيات الرقمية المؤتمتة التي قد لا تفقد ضياعها بزيادات هائلة في سرعة نمو المعلومات في عصر يُطلق عليه الآن أحيانًا اسم عصر المعلومات.

منحنى كارلسون – هو مصطلح صاغته الإكونومست[174] لوصف المعادل التكنولوجي لقانون مور، وسمي على اسم المؤلف روب كارلسون.[175] تنبأ كارلسون بدقة بأن الوقت المضاعف لتقنيات تسلسل الحمض النووي (يقاس بالتكلفة والأداء) سيكون على الأقل بنفس سرعة قانون مور.[176]

توضح منحنيات كارلسون الانخفاض السريع (في بعض الحالات المفرط في الأداء) في التكلفة، والزيادات في الأداء، لمجموعة متنوعة من التقنيات، بما في ذلك تسلسل الحمض النووي، وتوليف الحمض النووي، ومجموعة من الأدوات الفيزيائية والحاسوبية المستخدمة في التعبير عن البروتين وفي تحديد هياكل البروتين.

قانون إيروم – هي ملاحظة لتطوير العقاقير الصيدلانية تمت كتابتها عمدًا كما ورد في قانون مور إلى الوراء لمقارنتها بالتطورات الهائلة لأشكال التكنولوجيا الأخرى (مثل الترانزستورات) بمرور الوقت. وتنص على أن تكلفة تطوير عقار جديد تتضاعف كل تسع سنوات تقريبًا.

تأثيرات منحى الخبرة - تقول أن كل مضاعفة للإنتاج التراكمي لأي منتج أو خدمة تقريبًا مصحوبة بتخفيض نسبة مئوية ثابتة تقريبية في تكلفة الوحدة. يعود أول وصف نوعي موثق معترف به لهذا التاريخ لعام 1885.[177][178] استخدم منحنى القدرة لوصف هذه الظاهرة في مناقشة لتكلفة الطائرات عام 1936.[179]

قانون إدولم – لاحظ فيل إدولم أن عرض النطاق الترددي لشبكات الاتصالات (بما في ذلك الإنترنت) يتضاعف كل 18 شهرًا.[180]

ارتفع عرض النطاق الترددي لشبكات الاتصال شبكات الاتصالات من بت في الثانية إلى تيرابت في الثانية. يرجع الارتفاع السريع في عرض النطاق الترددي عبر الإنترنت إلى حد كبير إلى نفس مقياس موسفت الذي يمكّن قانون مور، حيث يتم إنشاء شبكات الاتصالات السلكية واللاسلكية من موسفت.[181]

قانون هايتز - يتنبأ بزيادة سطوع مصابيح الليد مع انخفاض تكلفة تصنيعها.

قانون سوانسون - هي ملاحظة أن سعر الوحدات الفولتية الضوئية الشمسية يميل إلى الانخفاض بنسبة 20% لكل مضاعفة لحجم الشحن التراكمي. بالمعدلات الحالية، تنخفض التكاليف بنسبة 75% تقريبًا كل 10 سنوات.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
