منظم حرارة

(تم التحويل من Thermostat)
هذا المقال هو عن the temperature regulating device. إذا كنت تريد the French cooking oven temperature scale، انظر Gas Mark#Other cooking temperature scales.
PECO T8532 منظم حرارة مع تقويم قابل للبرمجة لمدة 365 يوماً
من ضمن مجموعة سميثسونيان، يوجد أحد نماذج "ذا راوند" T87 لمنظم حرارة من هونيويل.
لوكس برودكتس TX9600TS منظم حرارة بشاشة تعمل باللمس قابل للبرمجة لمدة 7 أيام وعالمي الاستخدام من الجيل القادم.

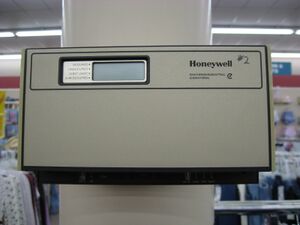

منظم حرارة من هونيويل في متجر تجزئة.

منظم حرارة أو الترموستات إنگليزية: thermostat هو جهاز تنظيم يكتشف درجة حرارة النظام الفيزيائي ويقوم بإجراءات للحفاظ على درجة حرارة النظام بالقرب من قيمة محددة مرغوبة (نقطة مرجعية).

يتم استخدام منظم حرارة في أي جهاز أو نظام يُسخن أو يبرّد إلى درجة حرارة محددة. وتشمل الأمثلة على ذلك تدفئة الأبنية، والتدفئة المركزية، ومكيفات الهواء، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وسخانات المياه، بالإضافة إلى معدات المطابخ مثل الأفران والثلاجات، وأجهزة الحضانة الطبية والعلمية. وفي الأدب العلمي، يتم تصنيف هذه الأجهزة عموماً بأنها أحمال تحكم في درجة الحرارة (TCLs). وتشكل الأحمال التي تحكم في درجة الحرارة حوالي 50% من الطلب الكلي على الكهرباء في الولايات المتحدة.[1]

يعمل منظم حرارة النظم كجهاز تحكم في حلقة مغلقة، حيث يسعى لتقليل الخطأ بين درجة الحرارة المرغوبة والمقاسة. في بعض الأحيان، يجمع المفتاح بين عنصري الكشف والتحكم في نظام محكوم، مثل في منظم حرارة السيارة.

اشتُقت كلمة ترموستات (منظم حرارة) من الكلمات اليونانية θερμός thermos التي تعني "ساخن" وστατός statos التي تعني "ثابت".

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

نظرة عامة

يقوم منظم حرارة النظام بممارسة التحكم عن طريق تشغيل أو إيقاف أجهزة التدفئة أو التبريد، أو عن طريق تنظيم تدفق سائل نقل الحرارة حسب الحاجة، للحفاظ على درجة الحرارة الصحيحة. وغالباً ما يكون (منظم حرارة) الترموستات وحدة التحكم الرئيسية في نظام التدفئة أو التبريد، في تطبيقات تتراوح من التحكم في درجة حرارة الهواء المحيط إلى التحكم في التبريد في نظام التبريد للمركبات. يُستخدم منظم حرارة النظام في أي جهاز أو نظام يُسخن أو يبرد إلى درجة حرارة محددة. وتشمل الأمثلة على ذلك تدفئة المباني، والتدفئة المركزية، ومكيفات الهواء، ومعدات المطابخ مثل الأفران والثلاجات، وأجهزة الحضانة الطبية.


التركيب والتحكم

يستخدم منظم حرارة النظام أنواعاً مختلفة من الحساسات لقياس درجات الحرارة وتنفيذ العمليات التحكمية. يستخدم المفاتيح الميكانيكية عادة أشرطة ثنائية المعدن، حيث تحول التغير في درجة الحرارة إلى انزلاق ميكانيكي للتحكم في مصادر التدفئة أو التبريد. أما المفاتيح الإلكترونية، فيستخدمون مستشعرات حرارية أشبه الموصلات مثل الثيرمستور، حيث يتم معالجة تغير درجة الحرارة على شكل إشارات إلكترونية للتحكم في أجهزة التدفئة أو التبريد.

منظمات حرارة النظام هي مثال على "متحكمات الانقلاب الفجائي" حيث يعمل النظام المتحكم به إما بالسعة الكاملة بمجرد الوصول إلى القيمة المحددة، أو يبقى متوقفاً تماماً. على الرغم من أنها أبسط برنامج يمكن تنفيذه، إلا أن هذه الطريقة التحكمية تتطلب إضافة بعض الخمود لمنع التذبذب السريع للمعدات حول القيمة المحددة. ونتيجة لذلك، فإن المفاتيح التحكم في درجة الحرارة التقليدية لا يمكنها التحكم في درجات الحرارة بدقة كبيرة. بدلاً من ذلك، تحدث تذبذبات بحجم معين، عادة 1-2 درجة مئوية.[بحاجة لمصدر]يعتبر هذا النوع من التحكم عموماً غير دقيق وغير فعال ويتسبب في ارتفاع مستوى التآكل الميكانيكي، ولكن بالنسبة لمكونات مثل الضواغط، لا يزال لديه ميزة تكلفة كبيرة مقارنةً بالأنظمة المتقدمة التي تسمح بتغيير القدرة بشكل مستمر.[2]

عامل آخر يجب مراعاته هو تأخير الزمن في النظام المحكوم. لتحسين أداء التحكم في النظام، يمكن أن تتضمن المفاتيح التحكم في درجة الحرارة عنصر "التوقع"، والذي يتوقف عن التدفئة/ التبريد قبل الوصول إلى القيمة المحددة، حيث يستمر النظام في إنتاج الحرارة لفترة قصيرة بعد ذلك.[3]سيؤدي إيقاف التشغيل عند القيمة المحددة بالضبط إلى تجاوز الحرارة الفعلية للنطاق المطلوب، ما يُعرف بـ "التجاوز". يمكن للحساسات ثنائية المعدن أن تتضمن "عنصر توقع" فيزيائي، حيث يتم لمس سلك رفيع على المفتاح التحكم في درجة الحرارة. عند مرور التيار عبر السلك، يتم توليد كمية صغيرة من الحرارة ونقلها إلى لفائف ثنائية المعدن. بالنسبة للمفاتيح التحكم في درجة الحرارة الإلكترونية، يتوفر ما يعادل إلكتروني للعنصر التوقعي.[4]

عندما يتطلب التحكم دقة أعلى، يُفضل استخدام متحكم PID أو MPC. ومع ذلك، فإنها تستخدم في الوقت الحالي بشكل رئيسي لأغراض صناعية، على سبيل المثال في مصانع تصنيع الشرائح الإلكترونية أو المتاحف.

أنواع المستشعرات (الحساسات)

كانت التقنيات الأولية تشمل مقاييس الزئبق مع الكتُل المدخلة مباشرةً من خلال الزجاج، بحيث عندما يتم الوصول إلى درجة حرارة معينة (ثابتة)، يتم إغلاق الأطراف بواسطة الزئبق. كانت هذه المقاييس دقيقة بمقدار درجة حرارة واحدة.

تشمل تقنيات الحساسات الشائعة المستخدمة اليوم ما يلي:

تتحكم هذه الأجهزة بعد ذلك في جهاز التسخين أو التبريد باستخدام:

التحكم الميكانيكي المباشر. الإشارات الكهربائية. الإشارات الهوائية.

تاريخ

ربما تعتبر أقدم أمثلة مسجلة للتحكم الحراري تم بناؤها على يد المبتكر الهولندي كورنيليس دريبل (1572-1633) في حوالي عام 1620 في إنجلترا. اخترع مفتاحاً حرارياً بالزئبق لتنظيم درجة حرارة حاضنة للدجاج.[5] هذا هو واحد من أول الأجهزة المسجلة التي تعمل بمبدأ التحكم الراجع.

تم تطوير التحكم الحراري الحديث في عقد 1830 بواسطة أندرو أور (1778-1857)، الكيميائي الاسكتلندي. كانت مصانع النسيج في تلك الفترة بحاجة إلى درجة حرارة ثابتة ومستقرة للعمل بكفاءة، لذلك صمم يور مفتاحاً حرارياً ثنائي المعدن، ينحني عندما يتمدد أحد المعادن استجابةً للزيادة في درجة الحرارة ويقطع توريد الطاقة.[6]

وارن إس. جونسون (1847-1911) من ولاية ويسكنسن ببراءة اختراع مفتاح حراري ثنائي المعدن في عام 1883، وبعد عامين سعى للحصول على براءة اختراع لأول نظام تحكم حراري متعدد المناطق.[7][8] اخترع ألبرت بوتز (1849-1905) المفتاح الحراري الكهربائي وحصل على براءة اختراع له في عام 1886.

أحد أول استخدامات صناعية لمفتاح الحرارة كان في تنظيم درجة الحرارة في حاضنات الدواجن. قام تشارلز هيرسون، مهندس بريطاني، بتصميم أول حاضنة حديثة للبيض، وتم استخدامها في مزارع الدواجن في عام 1879.[9]

منظمات الحرارة الميكانيكية

هذا يشمل فقط الأجهزة التي تشمل الكشف والتحكم باستخدام وسائل ميكانيكية بحتة.

ثنائي المعدن

عادةً ما يتم التحكم في نظام التدفئة المركزية بالماء والبخار في المنازل بواسطة منظم حرارة ثنائي المعدن، ويتم التعامل مع هذا في وقت لاحق في هذه المقالة. وقد كان التحكم الميكانيكي البحت يتم عبر منظم حراري ثنائي المعدن على الرادياتيرات (المشعاعات) التي تعمل بالبخار أو الماء الساخن والتي تنظم التدفق المفرد. ومع ذلك، تستخدم صمامات التحكم الحرارية للرادياتيرات (للمشعات) (TRV) الآن على نطاق واسع.

يتم استخدام منظم الحرارة الميكانيكي بشكل تام لتنظيم الصمامات في بعض منافذ التهوية المثبتة على السطح العلوي لتوربينات التهوية، وذلك للحد من فقدان الحرارة في المباني خلال الفترات الباردة أو الباردة.

تحتوي بعض أنظمة التدفئة في سيارات الركاب على صمام يتم التحكم فيه بواسطة مفتاح حرارة لتنظيم تدفق الماء ودرجة الحرارة إلى مستوى قابل للتعديل. في السيارات القديمة، يتحكم منظم حرارة النظام في تطبيق الشفط المحرك لآليات تحكم صمامات الماء والشبكات لتوجيه تدفق الهواء. في السيارات الحديثة، قد يتم تشغيل آليات الشفط بواسطة ملفات صغيرة تحت سيطرة حاسوب مركزي.

حبيبات الشمع

للسيارات

مقال رئيسي: Wax thermostatic element
منظم حرارة محرك السيارة

ربما أكثر أمثلة لتقنية منظم حرارة ميكانيكي يستخدم في يومنا هذا هو منظم حرارة نظام تبريد محرك الاحتراق الداخلي في السيارات، والذي يستخدم للحفاظ على درجة حرارة المحرك بالقرب من درجة التشغيل المثلى من خلال تنظيم تدفق السائل التبريد إلى مبرد هوائي. يعمل هذا النوع من منظمات الحرارة باستخدام حجرة مختومة تحتوي على حبيبات شمعية تذوب وتتمدد عند درجة حرارة محددة. تتحرك التمدد في الحجرة مع عمود يفتح صماماً عند تجاوز درجة الحرارة التشغيلية. تتم تحديد درجة الحرارة التشغيلية بواسطة تركيبة الشمع. بمجرد الوصول إلى درجة الحرارة التشغيلية، يزيد أو يقلل المفتاح الحراري تدريجياً من فتحه استجابةً لتغيرات درجة الحرارة، محققاً توازناً ديناميكياً في تدفق إعادة تدوير السائل التبريد وتدفق السائل التبريد إلى المبرد للحفاظ على درجة حرارة المحرك في النطاق المثلى.

في العديد من محركات السيارات، بما في ذلك جميع منتجات مجموعة شركات كرايسلر وجنرال موتورز، فإن منظم حرارة النظام لا يقيد تدفق السائل التبريد إلى وحدة التدفئة. يتم استخدام خزان الجانب الراكب في المبرد كمجرى مفتوح للمنظم الحراري، حيث يتدفق السائل التبريد من خلال وحدة التدفئة. يتم ذلك لمنع تشكل جيوب البخار قبل فتح المنظم الحراري، ويتيح لنظام التدفئة العمل قبل فتح المنظم الحراري. ومن الفوائد الأخرى أن هناك لا يزال بعض التدفق عبر المبرد إذا فشل المنظم الحراري.


تحكم في مياه الاستحمام ومصادر المياه الساخنة الأخرى

يستخدم صمام الخلط الترموستاتي حبيبات الشمع للتحكم في خلط الماء الساخن والبارد. واحدة من التطبيقات الشائعة هي السماح بتشغيل سخان المياه الكهربائي عند درجة حرارة تكون ساخنة بما فيه الكفاية لقتل بكتيريا الليجونيلا (أعلى من 60 درجة مئوية، 140 درجة فهرنهايت)، في حين ينتج مخرج الصمام ماء بدرجة حرارة منخفضة بما يكفي لعدم حدوث حروق فورية (49 درجة مئوية، 120 درجة فهرنهايت).

التحليل

يمكن تحليل صمام مُحرّك بواسطة حبيبات الشمع عن طريق رسم منحنى التأخير الحراري لحبيبات الشمع، والذي يتكون من منحنيي تمدد (حركة) مقابل زيادة درجة الحرارة وانكماش (حركة) مقابل انخفاض درجة الحرارة. يُمكن أن يُوضح الفرق بين المنحنيين المتجهين لأعلى ولأسفل التأخير الحراري في الصمام؛ حيث يوجد دائماً تأخير حراري داخل الصمام الذي يعمل بواسطة حبيبات الشمع بسبب التحول أو التغيير في المرحلة بين الصلب والسائل. يُمكن التحكم في التأخير الحراري باستخدام مزيج مختص من المركبات الهيدروكربونية. يُفضل توافر تأخير حراري ضيق في معظم الحالات، ولكن يتطلب بعض التطبيقات نطاقاً أوسع. يتم استخدام صمامات المحرك بواسطة حبيبات الشمع في تطبيقات متعددة مثل مكافحة الحروق، حماية من الانجماد، إزالة الحرارة الزائدة، الطاقة الحرارية الشمسية، صناعة السيارات، وصناعة الفضاء بين العديد من التطبيقات الأخرى.

تمدد الغاز

تُستخدم المنظمات الحرارية أحياناً لضبط أفران الغاز. وهي تتكون من بصمة مملوءة بالغاز متصلة بوحدة التحكم عن طريق أنبوب نحاسي رفيع. يكون الانتفاخ عادةً في الجزء العلوي من الفرن. ينتهي الأنبوب في غرفة مختومة بغشاء. بمجرد أن يسخن المنظم الحرارة، يتمدد الغاز مما يضغط على الغشاء مما يقلل من تدفق الغاز إلى الشعلة.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

المنظمات الحرارية الهوائية

المنظمات الحرارية الهوائية هي منظمات حرارية تتحكم في نظام التدفئة أو التبريد من خلال سلسلة من أنابيب التحكم المملوءة بالهواء. يستجيب هذا النظام "الهواء التحكمي" لتغيرات الضغط (نتيجة للحرارة) في أنبوب التحكم لتشغيل التدفئة أو التبريد عند الحاجة. عادةً ما يتم الاحتفاظ بضغط الهواء التحكمي على "الضغط الرئيسي" بمقدار 15-18 رطل لكل بوصة مربعة (على الرغم من أنه عادةً يمكن تشغيله حتى 20 رطل لكل بوصة مربعة). توفر المنظمات الحرارية الهوائية عادةً ضغوطًا للإخراج/ الفرع/ ما بعد القيد (للتشغيل بأنبوب واحد) من 3 إلى 15 رطل لكل بوصة مربعة، ويتم توصيلها بالجهاز النهائي (صمام/ جهاز تشغيل المثبط/ مفتاح هوائي كهربائي، إلخ).[10]

في عام 1895 اخترع وارن جونسون المنظم الحراري الهوائي.[11] بعد وقت قصير من اختراعه للمنظم الحراري الكهربائي. في عام 2009، حصل هاري سيم على براءة اختراع لواجهة هوائية إلى رقمية.[12]وتسمح هذه الواجهة بربط المباني التي يتم التحكم فيها بشكل هوائي مع أنظمة التحكم في المباني لتوفير فوائد مشابهة للتحكم الرقمي المباشر (DDC).

منظمات الحرارة الكهربائية والتناظرية الإلكترونية

منظم حرارة تبديل ثنائي المعدن

منظم حرارة ثنائي المعدن للمباني.

نظام التدفئة المركزي بالماء والبخار في العادة يكون له تحكم عام بواسطة منظم حرارة ثنائي المعدن المثبت على الحائط. تقوم هذه المنظمات بكشف درجة حرارة الهواء باستخدام تمدد مختلف للمعادن لتشغيل مفتاح تشغيل/إيقاف. [13] عادةً ما يتم تشغيل النظام المركزي عندما تنخفض الحرارة أدناه القيمة المحددة على منظم حرارة النظام ويتم إيقافه عندما يرتفع فوقها، مع وجود فجوة درجات بسيطة لمنع التبديل المفرط. يتم الآن استبدال الكشف ثنائي المعدن بأجهزة استشعار إلكترونية. يُستخدم منظم حرارة النظام ثنائي المعدن حالياً بشكل رئيسي في أجهزة التدفئة الكهربائية الفردية بالتوصيل الحراري، حيث يتم التحكم فيها بنظام تشغيل/إيقاف استناداً إلى درجة حرارة الهواء المحلية والقيمة المحددة من قبل المستخدم. كما يستخدم هذا النوع من المنظمات في أجهزة تكييف الهواء حيث يكون التحكم المحلي مطلوباً.

تسمية تكوين جهات الاتصال

يتبع هذا نفس التسمية المشروحة في مقالة مرحل § Force-guided contacts relay and مقلاد § Contact terminology.

  • "NO" تعني "مفتوح بشكل طبيعي". هذا يشابه "COR" ("إغلاق عند الرفع"). يمكن استخدامه لتشغيل مروحة عندما تصبح ساخنة؛ إيقاف المروحة عندما تبرد بما فيه الكفاية.
  • "NC" تعني "مغلق بشكل طبيعي". هذا يشابه "OOR" ("فتح عند الرفع"). يمكن استخدامه لتشغيل مُسخن عندما يصبح بارداً؛ أو أيقاف تشغيل المُسخن عندما تصبح الحرارة كافية.
  • "CO" تعني "تبديل". تعمل هذه كـ "NO" و "NC" في نفس الوقت. يمكن استخدامها لتشغيل مروحة عندما تصبح ساخنة، وأيضاً (على طرف العكس) لتشغيل مُسخن عندما يصبح بارداً.


أي رقم يسبق الحروف يمثل عدد أزواج الاتصال، مثل "1NO"، "1NC" لزوج اتصال واحد بتوصيلتين. "1CO" سيكون أيضاً لديه زوج اتصال واحد، حتى لو كان هناك تبديل مع ثلاث توصيلات.

منظمان حراريان بسلكان بسيطان

آلية منظم حرارة نظام ما بالمليفولت

تُظهر الصورة داخلية منظم حرارة النظام المستخدم في المنازل فقط والذي يستخدم لضبط تسخين الغاز من خلال صمام الغاز الكهربائي. يمكن أيضاً استخدام آليات مماثلة للتحكم في أفران الزيت والغلايات وصمامات النطاق الغلاية ومراوح السقف الكهربائية والسخانات الكهربائية وأجهزة التدفئة الكهربائية القائمة على القواعد وأجهزة المنزل مثل الثلاجات وأواني القهوة ومجففات الشعر. يتم توفير الطاقة عبر جهاز التحكم في درجة الحرارة من خلال جهاز التدفئة ويمكن أن تتراوح قيم الجهد من ملي فولت إلى 240 فولت في البناء الشائع في أمريكا الشمالية، ويتم استخدامه للتحكم في نظام التدفئة إما مباشرة (أجهزة التدفئة القائمة على القواعد الكهربائية وبعض أفران التدفئة الكهربائية) أو بشكل غير مباشر (جميع أنظمة الغاز والزيت والمياه الساخنة القسرية). نظراً لتنوع الجهود والتيارات الممكنة المتاحة في جهاز التحكم في درجة الحرارة، يجب أخذ الحيطة عند اختيار جهاز استبدال.


  1. عتلة التحكم في القيمة المعيارية (النقطة المرجعية). يتم نقلها إلى اليمين لزيادة درجة الحرارة. يُظهر الدبوس المؤشر الدائري في وسط الفتحة الثانية من خلال فتحة مُرقّمة في الغلاف الخارجي.
  2. شريط ثنائي المعدن ملفوف على شكل لفة. يتم تثبيت مركز اللفة على عمود دوار مرتبط بعتلة (1). عندما يصبح اللف بارداً، يتحرك الطرف المتحرك  — الذي يحمل رقم (4)  — في اتجاه عقارب الساعة.
  3. سلك مرن. يتم توصيل الجانب الأيسر عبر سلك من الزوج إلى صمام تحكم التدفئة.
  4. جهة الاتصال المتحركة المرتبطة بلفائف الثنائي المعدني. ثم، إلى جهاز تحكم التدفئة.
  5. برغي جهة الاتصال الثابتة. يتم ضبطه من قبل الشركة المصنعة. يتم توصيله كهربائياً بواسطة سلك ثاني من الزوج إلى منظم حرارة النظام وصمام الغاز الكهربائي المتحكم في التدفئة.
  6. مغناطيس. يضمن وجود اتصال جيد عند إغلاق الاتصال. كما يوفر البطاء المغناطيسي لمنع دورات التسخين القصيرة، حيث يجب رفع درجة الحرارة عدة درجات قبل أن يتم فتح الاتصال. كبديل، يستخدم بعض أجهزة التحكم في درجة الحرارة بدلاً من ذلك مفتاح زئبقي على نهاية لفة الثنائي المعدني. يتمثل دور الزئبق في الحفاظ على وزنه على نهاية اللفة، مما يمنع أيضاً حدوث دورات تسخين قصيرة. ومع ذلك، يتم حظر هذا النوع من جهاز التحكم في درجة الحرارة في العديد من البلدان بسبب طبيعته السامة بشكل مرتفع ودائم إذا تم كسره. عند استبدال هذه الأنواع من أجهزة التحكم في درجة الحرارة، يجب أن يتم التعامل معها كنفايات كيميائية.

من الغير واضح في الرسم البياني وجود ميزان حرارة ثنائي المعدن منفصل على الغلاف الخارجي ليعرض درجة الحرارة الفعلية عند المقياس.


منظم حرارة بالميلي فولت

كما هو موضح في استخدام منظم حرارة النظام أعلاه، يتم توفير جميع الطاقة لنظام التحكم عن طريق جهاز حساس حراري يُعرف بـ "التيرموبيل" والذي يتألف من مجموعة من منظمات حرارة مرصوصة بشكل مكدس، والتي يتم تسخينها بواسطة شعلة دائمة. ينتج التيرموبيل قدرة كهربائية كافية لتشغيل صمام غاز منخفض القوة، والذي بدوره يتحكم في إدخال الوقود إلى المحرقة تحت تحكم واحد أو أكثر من منظمات الحرارة.

يُعتبر هذا النوع من الأجهزة قديماً بالعموم، حيث أن الشعلة الدائمة يمكن أن تهدر كمية كبيرة من الغاز (بنفس الطريقة التي يمكن أن يهدر بها صنبور متسرب كمية كبيرة من الماء على مدى فترة طويلة)، ولم تعد تستخدم أيضاً على المواقد، ولكن لا تزال موجودة في العديد من سخانات الماء بالغاز ومدافئ الغاز. يعتبر تحسين كفاءتها ضعيفاً في سخانات الماء، حيث يمثل معظم الطاقة "المهدرة" على الشعلة الدائمة اكتساباً حرارياً مباشراً لصهريج الماء. يجعل نظام مليفولت أيضاً عدم الحاجة إلى تشغيل دائرة كهربائية خاصة إلى سخان الماء أو الأفران؛ حيث يكون هذه الأنظمة في كثير من الأحيان مستقلة تماماً ويمكنها العمل دون أي مصدر خارجي للطاقة الكهربائية. بالنسبة لسخانات الماء "بدون خزان"، يعتبر التشغيل بواسطة الشعلة الدائمة هو الأفضل نظراً لكونه أسرع من التشغيل بواسطة سطح ساخن وأكثر موثوقية من التشغيل بواسطة وميض شرارة.


ستتحكم بعض المنظمات الحرارية القابلة للبرمجة - تلك التي توفر وضعي "المليفولت" أو "السلكين" البسيطين - في هذه الأنظمة.

منظم حرارة بجهد 24 فولت

تعمل غالبية مقاييس التحكم في نظام التدفئة/التبريد/مضخة الحرارة الحديثة على دوائر تحكم جهد منخفض (عادةً 24 فولت تيار متردد). مصدر الطاقة بتيار متردد بقيمة 24 فولت هو محول تحكم يتم تركيبه كجزء من معدات التدفئة/التبريد. ميزة نظام التحكم بجهد منخفض هو القدرة على تشغيل العديد من الأجهزة الكهروميكانيكية مثل الريليهات والكونتاكتورات والتسلسلات باستخدام مستويات جهد وتيار آمنة بطبيعتها.[14]يحتوي منظم حرارة النظام على ترتيب للتحكم في درجة الحرارة باستخدام الاستبقاء. يولد التحكم بالحرارة كمية صغيرة من الحرارة الإضافية إلى عنصر الاستشعار أثناء تشغيل جهاز التدفئة. يتم فتح جهات الاتصال بالتدفئة قليلاً مبكراً لمنع ارتفاع درجة حرارة الفضاء عند إعداد المقياس بشكل كبير. عادةً ما يكون التحكم بالحرارة ميكانيكي قابل للتعديل ويجب ضبطه على التيار الجاري في دائرة التحكم بالتدفئة عند تشغيل النظام. يولد التحكم بالتبريد كمية صغيرة من الحرارة الإضافية إلى عنصر الاستشعار أثناء عدم تشغيل جهاز التبريد. يؤدي هذا إلى تنشيط جهات الاتصال لجهاز التبريد جزئياً، مما يمنع ارتفاع درجة حرارة الفضاء بشكل مفرط. عادةً ما يكون التحكم بالتبريد غير قابل للتعديل.

تستخدم امنظمات الحرارة الكهروميكانيكية عناصر المقاومة كأنواع للتحكم المسبق. تستخدم معظم منظمات الحرارة الإلكترونية إما أجهزة (مقاومة حرارية) حساس الحرارة (Thermistor) أو عناصر منطقية متكاملة لوظيفة التحكم المسبق. في بعض منظمات احرارة الإلكترونية، قد يتم وضع حساس الحرارة (Thermistor) في الهواء الطلق، مما يوفر تحكماً متغيراً يعتمد على درجة الحرارة الخارجية. تشمل تحسينات المقياس التحكمي عرض درجة الحرارة الخارجية والقابلية للبرمجة ومؤشر على أعطال النظام. على الرغم من أن مقاييس التحكم بجهد 24 فولت غير قادرة على تشغيل الأفران عند انقطاع التيار الرئيسي، إلا أن معظم الأفران مثل مروحات الهواء المدفأة (وغالباً مشعل سطح ساخن أو وميض إلكتروني) تتطلب تياراً رئيسياً لذلك يصبح وظيفة منظم حرارة النظام غير فعالة. في حالات أخرى مثل أجهزة التدفئة المجهزة بمشعل جداري والأجهزة المركزية ذات التدفئة "الجاذبة" (بدون مروحة) أو الأرضية، فإن النظام ذو الجهد المنخفض الوصف السابق قد يكون قادراً على الاستمرار في العمل عندما يكون التيار الكهربائي غير متاح.

لا توجد معايير لرموز ألوان الأسلاك، ولكن التقليد قد اتفق على التالي من حيث رموز الأطراف والألوان.[15][16] في جميع الحالات، يجب اعتبار تعليمات الشركة المصنعة كمرجع نهائي.

رمز الطرف اللون الوصف
R أحمر 24 فولت (الخط العائد للجهاز؛ غالباً ما يكون متصلاً بطرفي Rh وRc)
Rh أحمر 24 فولت الحمل الحراري (الخط العائد للحمل الحراري)
Rc أحمر 24 فولت الحمل التبريدي (الخط العائد للحمل التبريدي)
C أسود/أزرق/بني/سماوي 24 فولت الاتصال المشترك للريليهات
W / W1 أبيض تسخين
W2 منوع/أبيض/أسود مرحلة ثانية/الحرارة الراجعة
Y / Y1 أصفر تبريد
Y2 أزرق/برتقالي/أرجواني/أصفر/أبيض تبريد مرحلة ثانية
G أخضر مروحة
O متنوع/برتقالي/أسود تشغيل صمام عاكس للتبريد (مضخة الحرارة)
B متنوع/أزرق/أسود/بني/برتقالي تشغيل صمام عاكس للتدفئة (مضخة الحرارة) أو الاتصال المشترك
E متنوع/أزرق/وردي/رمادي/غامق تسخين حدي (مضخة حرارية)
S1/S2 بني/أسود/أزرق مستشعر الحرارة (عادةً في الهواء الطلق على نظام مضخة الحرارة)
T متنوع/غامق/رمادي إعادة ضبط مستشعر التحكم المسبق في الهواء الطلق، حساس الحرارة (ثيرميستور)
X متنوع/أسود تسخين حدي (مضخة حرارية) أو مشترك
X2 متنوع التسخين بالمرحلة الثانية/التدفئة في حالات الطوارئ أو مؤشرات الإضاءة
L متنوع مصباح الخدمة
U متنوع قابل للبرمجة من قبل المستخدم (عادةً للمرطب)
K أصفر/أخضر مجتمعة Y وG

التسميات القديمة، والتي أصبحت بشكل أساسي غير مستخدمة بعد الآن:

رمز الطرف الوصف
5 / V 24 volt ac supply
4 / M 24 volt HEAT load
6 / blank Not heat to close valve
F Cool fan relay or Fault light
G Heat fan relay
H Heat valve
M Heat Pump compressor
P Heat Pump defrost
R Heat pump reversing valve
VR 24 volt auxiliary heat
Y Auxiliary heat
C Clock power (usually two terminals) or Cool relay
T Transformer common


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

منظم الحرارة ذو جهد الخط

معظم استخدامات منظمات الحرارة ذات جهد الخط هي لأجهزة التدفئة الكهربائية مثل سخان القاعدة أو الأفران الكهربائية المباشرة. إذا تم استخدام منظم حرارة النظام ذو جهد خط، فإن طاقة النظام (في الولايات المتحدة، 120 أو 240 فولت) يتم تشغيلها مباشرةً بواسطة منظم الحرارة. وبما أن تيار التشغيل غالباً ما يتجاوز 40 أمبير، فإن استخدام مقياس كهربائي ذو جهد منخفض على دائرة جهد خط قد يؤدي على الأقل إلى فشل المقياس الكهربائي وربما نشوب حريق. قد يتم استخدام منظمات الحرارة ذات جهد الخط في تطبيقات أخرى أيضاً، مثل التحكم في وحدات ملف الرياح (المروحة المشغلة من جهد الخط وتهب عبر لفة من أنابيب يتم تسخينها أو تبريدها بواسطة نظام أكبر) في أنظمة كبيرة تستخدم المراجل ووحدات التبريد المركزية، أو للتحكم في مضخات الدوران في تطبيقات التدفئة المائية.

تتوفر بعض منظمات الحرارة ذات جهد الخط القابلة للبرمجة للتحكم في أنظمة جهد الخط. سيستفيد خاصة سخانات القاعدة من منظم حرارة مبرمج قادر على التحكم المستمر (كما هي الحال في بعض طرازات هونيويل على الأقل)، مما يسمح بالتحكم في السخان مثل الإضاءة الباهتة، وزيادة وتخفيض التدفئة تدريجياً لضمان درجة حرارة ثابتة للغرفة بشكل مستمر (تحكم مستمر بدلاً من الاعتماد على تأثيرات التواتر المتوسطة). ومن الشائع أن يستخدم أنظمة تشمل مروحة (الأفران الكهربائية، سخانات الحائط، إلخ.) تحكماً بسيطاً تشغيل/إيقاف.

منظمات الحرارة الإلكترونية الرقمية

انظر أيضاً: منظم حرارة قابل للبرمجة
منظم حرارة رقمي سكني
مقياس الحرارة بشاشة تعمل باللمس طراز TX9000TS من شركة لوكس.
منظم حرارة قابل للبرمجة للتدفئة والتبريد Lux Products WIN100 المعروض مع باب التحكم مغلق ومفتوح.

لا تحوي منظمات الحرارة الرقمية الحديثة أجزاء متحركة لقياس درجة الحرارة، وبدلاً من ذلك تعتمد على مستشعرات الحرارة مثل ثيرمستور أو أجهزة إلكترونية (نبائط) أخرى مثل مقياس درجة الحرارة بالمقاومة (منظم حرارة ذو مقاومة). عادةً ما يتعين تركيب بطاريات عادية واحدة أو أكثر لتشغيلها، على الرغم من أن بعض المقاييس الرقمية المعروفة باسم "الحصول على الطاقة بطرق خارجية" تستخدم الدوائر العادية لجهد التيار المتناوب 24 فولت كمصدر للطاقة، ولكنها لا تعمل على الدوائر بجهد "ميليفولت" المشغلة بواسطة الثيرموبايل المستخدمة في بعض الأفران. يحتوي كل مقياس على شاشة LCD تعرض درجة الحرارة الحالية والإعداد الحالي. وعادةً ما يحتوي معظمها على ساعة وإعدادات لوقت اليوم وحتى يوم الأسبوع لدرجة الحرارة، تستخدم للراحة وتوفير الطاقة. تحتوي بعض النماذج المتقدمة على شاشات تعمل باللمس أو القدرة على العمل مع أنظمة التحكم المنزلية أو أتمتة المباني.

تستخدم المنظمات الحرارية الرقمية إما ريليهات أو أجهزة شبه موصلة (نبائط) مثل الترياك (triac) للعمل كمفتاح للتحكم في وحدة تكييف الهواء والتدفئة. الوحدات التي تحتوي على ريليهات ستعمل على أنظمة ميليفولت، لكنها غالباً ما تصدر صوتاً "كليك" قابل للسماع عند التبديل التشغيل أو الإيقاف.

يمكن دمج أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) ذات القدرة على تعديل إخراجها مع المقاييس الحرارية التي تحتوي على وحدة تحكم PID المدمجة لتحقيق عملية أكثر سلاسة. هناك أيضاً مقاييس حرارة حديثة تعتمد على خوارزميات متكيفة لتحسين سلوك النظام المعرض للتأخر. على سبيل المثال، يمكن تعيين درجة الحرارة في الصباح الساعة 7 صباحاً على 21 درجة مئوية (69.8 درجة فهرنهايت)، مما يضمن أنه في ذلك الوقت ستكون درجة الحرارة 21 درجة مئوية (69.8 درجة فهرنهايت)، في حين أن المقياس الحراري التقليدي سيبدأ العمل فقط في تلك اللحظة. تقرر الخوارزميات في أي وقت يجب تنشيط النظام للوصول إلى درجة الحرارة المرغوبة في الوقت المحدد.[17] يتم استخدام مقاييس الحرارة الأخرى في التحكم في العمليات الصناعية حيث لا يكون التحكم التشغيل/الإيقاف مناسباً، ويمكن للتحكم PID ضمان استقرار درجة الحرارة بشكل كبير (على سبيل المثال، عن طريق تقليل الزيادات الزائدة عن القيمة المحددة من خلال ضبط ثوابت PID بدقة للقيمة المعينة).[18] أو الحفاظ على درجة الحرارة في نطاق محدد من خلال استخدام التحكم بالبطاء.[19])

معظم منظمات الحرارة الرقمية المستخدمة بشكل شائع في الاستخدام السكني في أمريكا الشمالية وأوروبا هي منظمات حرارة قابلة للبرمجة، والتي عادة ما توفر توفيراً في استهلاك الطاقة يصل إلى 30٪ إذا تم تركها ببرامجها الافتراضية. قد تزيد أو تقلل التعديلات على هذه الإعدادات الافتراضية من توفير الطاقة.[20] يوفر مقال المنظم الحراري القابل للبرمجة معلومات أساسية حول عمل واختيار وتثبيت هذا المنظم الحراري.

منظمات الحرارة وعمليات تشغيل التدفئة والتهوية وتكييف الهواء

تتابعات الاشتعال في الأنظمة التقليدية الحديثة

الغاز
  1. تشغيل مروحة/منفاخ محرض الهواء (إذا كانت الأفران حديثة نسبياً) لإنشاء عمود هوائي يتدفق للأعلى في المدخنة.
  2. تشغيل مشعل الحرارة أو نظام الاشتعال بالشرارة
  3. فتح صمام الغاز لإشعال المواقد الرئيسية
  4. انتظر (إذا كانت الفرن حديثة نسبياً) حتى يصل المبادل الحراري إلى درجة حرارة التشغيل المناسبة قبل تشغيل مروحة الهواء الرئيسية أو مضخة التوزيع.
النفط
بشكل مشابه للغاز، ولكن بدلاً من فتح صمام، سيقوم الفرن بتشغيل مضخة الزيت لحقن الزيت في المشعل.
الكهرباء
تشغيل مروحة الهواء الرئيسية أو مضخة التوزيع، وسيتم تشغيل ريلي كهروميكانيكي كبير أو ترياك (TRIAC) لتشغيل عناصر التدفئة.
الفحم، الحبوب أو الحبيبات
عموماً، تُعتبر نادرة في الوقت الحالي (على الرغم من أن الحبوب مثل الذرة والقمح والشعير، أو الحبيبات المصنوعة من الخشب واللحاء والورق المقوى تزداد شعبية). تشبه الوقود الغازي، باستثناء أن الفرن سيبدأ بتشغيل لولب لدفع الفحم/الحبوب/الحبيبات إلى حجرة الاحتراق.

في الأنظمة غير المُقسمة (المعتادة في المنازل السكنية، حيث يوجد منظم حرارة واحد لكامل المنزل)، عندما يتم توصيل أطراف R (أو Rh) وW في منظم حرارة النظام، سيقوم الفرن بإجراء التشغيل وإنتاج الحرارة.

في الأنظمة المُقسمة (تُستخدم في بعض المنازل والعديد من الأنظمة التجارية - حيث يتحكم العديد من منظم حرارة النظام في مناطق مختلفة في المبنى)، سيتسبب منظم الحرارة في تشغيل محركات كهربائية صغيرة لفتح الصمامات أو المخفضات وتشغيل الفرن أو المرجل إذا لم يكن قيد التشغيل بالفعل.

ستتحكم معظم منظمات الحرارة القابلة للبرمجة في هذه الأنظمة.

نظام التسخين/التبريد المختلط

بناءً على ما يتم التحكم فيه، فإن جهاز تحكم تكييف الهواء بالهواء المضغوط عادة ما يحتوي على مفتاح خارجي للتدفئة/إيقاف/تبريد، ومفتاح آخر لتشغيل/توقف المروحة المؤازرة باستمرار أو فقط عند تشغيل التدفئة والتبريد. تصل أربعة أسلاك إلى جهاز التحكم الموجود في المركز من وحدة التدفئة/التبريد الرئيسية (عادة ما تكون في خزانة أو قبو، وأحياناً في علية): توصل سلك واحد، عادةً أحمر اللون، بتيار تيار متردد بقوة 24 فولت إلى جهاز التحكم، في حين توفر الثلاثة الأسلاك الأخرى إشارات التحكم من جهاز التحكم، وعادةً يكون السلك الأبيض للتدفئة، والأصفر للتبريد، والأخضر لتشغيل المروحة. يتم توفير الطاقة من خلال محول، وعندما يقوم جهاز التحكم بإجراء اتصال بين الطاقة بقوة 24 فولت وواحدة أو اثنتين من الأسلاك الأخرى، يقوم ريليه في وحدة التدفئة/التبريد بتنشيط وظيفة التدفئة/المروحة/التبريد المقابلة للوحدات.

عندما يتم ضبط منظم حرارة النظام على وضع "تبريد"، سيتم تشغيله فقط عندما يكون درجة حرارة الغرفة المحيطة أعلى من درجة الحرارة المضبوطة. وبالتالي، إذا كانت درجة حرارة المساحة المراقبة عادةً تزيد عن الإعداد المطلوب عندما يكون نظام التدفئة/التبريد معطلاً، فمن الحكمة الحفاظ على ضبط منظم حرارة النظام على "تبريد"، بغض النظر عن درجة الحرارة في الخارج. ومن ناحية أخرى، إذا انخفضت درجة حرارة المنطقة المراقبة دون الدرجة المطلوبة، فمن المستحسن تحويل منظم حرارة النظام إلى "تدفئة".

تنظيم الضخ الحراري

تصميم منظم حرارة النظام

تعمل المضخة الحرارية على تبديل تدفق السوائل التبريدية بين الملفات الداخلية والخارجية. يتم ذلك عن طريق تشغيل صمام عاكس (المعروف أيضاً بصمام "4 طرق" أو "تغيير الاتجاه"). خلال عملية التبريد، يعمل الملف الداخلي كمبخر حيث يتم إزالة الحرارة من الهواء الداخلي ونقلها إلى الملف الخارجي حيث يتم رفضها إلى الهواء الخارجي. أما خلال عملية التدفئة، يصبح الملف الخارجي هو المبخر ويتم إزالة الحرارة من الهواء الخارجي ونقلها إلى الهواء الداخلي عبر الملف الداخلي. يتحكم الصمام العاكس، بواسطة المنظم الحراري، في تغيير وضع التدفئة إلى التبريد. عادةً ما يحتوي منظم الحرارة لمضخة الحرارة المنزلية على وصلة "O" لتشغيل صمام العكس أثناء عملية التبريد. وبعض منظمات الحرارة لمضخات الحرارة المنزلية والعديد من المنظمات التجارية تستخدم وصلة "B" لتشغيل الصمام العاكس أثناء عملية التدفئة. تقل القدرة التدفئية لمضخة الحرارة عندما تنخفض درجات الحرارة الخارجية. عند بلوغ درجة حرارة خارجية معينة (تسمى نقطة التوازن)، يتراجع قدرة نظام التبريد على نقل الحرارة إلى المبنى بحيث تكون دون احتياجات التدفئة للمبنى. ويتم تجهيز مضخة الحرارة النموذجية بعناصر تسخين كهربائية لمساعدة توفير الحرارة إذا كانت درجة حرارة الهواء الخارجي أقل من نقطة التوازن هذه. ويتم التحكم في تشغيل التدفئة الإضافية بواسطة اتصال تدفئة المرحلة الثانية في منظم الحرارة لمضخة الحرارة. خلال عملية التدفئة، يعمل الملف الخارجي عن درجة حرارة أقل من درجة حرارة الهواء الخارجي وقد يحدث تكثف على الملف الخارجي. يمكن أن يتجمد هذا التكثف على الملف، مما يقلل من قدرته على نقل الحرارة. لذلك، تحتوي مضخات الحرارة على آلية لإذابة المكثف على الملف الخارجي بشكل منتظم. يتم ذلك عن طريق عكس دورة التبريد إلى وضع التبريد، وإيقاف تشغيل المروحة الخارجية، وتشغيل عناصر التسخين الكهربائية. يتم استخدام التسخين الكهربائي في وضع الإذابة لمنع النظام من تهبيب الهواء البارد داخل المبنى. يتم استخدام العناصر في وظيفة "إعادة التسخين". على الرغم من أن المنظم الحراري قد يشير إلى أن النظام في وضع الإذابة وتم تنشيط التسخين الكهربائي، إلا أن وظيفة الإذابة لا تتم التحكم فيها بواسطة منظم حرارة النظام. نظراً لوجود عناصر التسخين الكهربائية في مضخة الحرارة للتدفئة الإضافية وإعادة التسخين، يوفر منظم الحرارة لمضخة الحرارة إمكانية استخدام عناصر التسخين الكهربائية في حالة فشل نظام التبريد. يتم تنشيط هذه الوظيفة عادةً بواسطة وصلة "E" على المنظم الحراري. عند التشغيل في وضع التدفئة الطارئة، لا يحاول منظم حرارة النظام تشغيل الضاغط أو المروحة الخارجية.

موقع منظم حرارة النظام

يجب ألا يتم وضع منظم حرارة النظام على جدار خارجي أو في موقع يمكن أن يتعرض فيه لأشعة الشمس المباشرة في أي وقت من النهار. يجب أن يتم وضعه بعيداً عن فتحات التبريد أو التدفئة في الغرفة أو الأجهزة، ومع ذلك يجب أن يكون معرضاً لتدفق الهواء العام من الغرف المراد تنظيمها.[21] يمكن أن تكون الردهة المفتوحة الأكثر مناسبة لنظام منطقة واحدة، حيث يتم تشغيل غرف المعيشة وغرف النوم كمنطقة واحدة. إذا كان بإمكان الردهة أن تُغلق بواسطة أبواب من الأماكن التي تتم التحكم فيها، فيجب تركها مفتوحة عند استخدام النظام. إذا كان المنظم الحراري قريباً جداً من مصدر التحكم، فإن النظام سوف يميل إلى "دورة قصيرة"، وقد تكون العديد من بدء وتوقف التشغيل مزعجة وفي بعض الحالات تقصير عمر المعدات. يمكن أن يوفر نظام متعدد المناطق كميات كبيرة من الطاقة عن طريق تنظيم الفراغات الفردية، مما يسمح بتغيير درجة حرارة الغرف غير المستخدمة عن طريق إيقاف تشغيل التدفئة والتبريد.

درجة حرارة الرجوع

تستغرق أنظمة التدفئة والتهوية وتكييف الهواء وقتاً طويلاً، عادةً ما يستغرق ساعة أو عدة ساعات، لتبريد أو تسخين الفراغ من الظروف القريبة من الهواء الخارجي في الصيف أو الشتاء. ولذلك، فإنه من الممارسات الشائعة تعيين درجات حرارة انخفاض عند عدم احتلال الفراغ (فترة الليل و/أو العطلات). من ناحية، يمكن توفير كمية كبيرة من الطاقة مقارنة بالحفاظ على الدرجة الأصلية. [22] ومن ناحية أخرى، بالمقارنة مع إيقاف تشغيل النظام بالكامل، فإنه يتجنب انحراف درجة حرارة الغرفة بشكل كبير عن نطاق الراحة، وبالتالي يقلل من وقت الازعاج المحتمل عندما يتم احتلال الفراغ مرة أخرى. المنظمات الحرارية الجديدة في الغالب قابلة للبرمجة وتشتمل على ساعة داخلية تسمح بتضمين ميزة الانخفاض بسهولة.

منظمات الحرارة الوهمية

اُبلغ عن وجود العديد من المنظمات الحرارية في مباني المكاتب غير العاملة وهي في الواقع أجهزة وهمية تم تثبيتها لإعطاء موظفي المستأجرين وهمية التحكم.[23][24]تُعد هذه المنظمات الحرارية الوهمية في الواقع نوعاً من الأزرار الوهمية. ومع ذلك، غالباً ما يتم استخدام هذه المنظمات الحرارية لاكتشاف درجة الحرارة في المنطقة، على الرغم من أن وظائف التحكم بها معطلة. يشار إلى هذه الوظيفة في كثير من الأحيان بـ "القفل".[25]
