طبق ساتلايت

سي باند طبق فضائي.

طبق الأقمار الصناعية المتحركة التي يستخدمها مراسلوا أخبار TVNZ.

طبق الستالايت أو طبق استقبال الأقمار الصناعية Satellite dish، هو هوائى على شكل الطبق من نوع هوائي القطع المكافئ قد صمم لاستقبال موجات الميكروويف من سواتل الاتصالات التي تنقل البيانات المرسلة أو البث ، مثل تلفزيون الأقمار الإصطناعية .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 الاستخدام

وظيفة الطبق هو تجميع الاشارات الهابطة من القمر الصناعى وعكسها الى بؤرة الطبق. وتعتمد جودة الاطباق علي عدة عناصر أهمها:

• نوع المادة المصنوع منها الطبق.
• انتظام أو تطابق بؤرة الطبق مع الأذرع التى تتجمع في هذه البؤرة

خامة وطلاء الطبق.

هذا بغض النظر عن قطر الطبق الذى يحدده رغبة المشترى في رؤية اقمار ذات قوة اشعاع معين، كلما قلت قوة الاشارة زادت الحاجة الى اقطار اكبر للطبق. فعلى سبيل المثال:

• الاشارات القادمة من القمر نايل سات تصل قوتها في مصر الى اكثر من 50dBW مما يتيح استقبالها بطبق قطر 50 سم.
• قمر عرب سات تصل قوة اشارته في مصر من 35 الى 43 وحدة مما يستلزم استخدام طبق قطره 160 سم كحد أدنى.
• قمر هوت بيرد يلزمه طبق قطره 90 سم لان قوة الاشارة في مصر تصل من 40 الى 44 وحدة.

 تصنيع الطبق

من أهم عناصر جودة الأطباق أن تكون مادة خام الطبق ذات قوة عكس كبيرة، وأفضل مادة هي الألومنيوم لتميزها بهذه الخاصية. وقد تم تجربة تصنيع الطبق من خام الفيبرجلاس إلا أنه ثبت فشلها لعدة أسباب منها عدم صمودها للعوامل الجوية وأشعة الشمس.

يأتى بعد ذلك الأطباق المصنوعة من المعدن ولكنها غير مصمتة (شبكية) ورغم انخفاض قدرتها على عكس الاشارات بنفس قوة الاطباق المصمتة إلا أنها تتميز بصمودها أمام الرياح وخاصة في المناطق الساحلية التي كثيرا ما تتعرض للعواصف الجوية.

 بؤرة الطبق

قد يكون خام تصنيع الطبق جيد جدا ولكن التصنيع نفسه ردئ فنجد أن الاستقبال ضعيف أو مشوش. ورغم أن هناك عدد كبير من المصانع المنتجة للأطباق لا نجد أكثر مصنعين أو ثلاثة فقط ينتجون هذه الأطباق بكفاءة عالية وذلك لان هناك ما يسمى بالاسطمبة - وهى مرتفعة الثمن - والتى يتم تطبيع الطبق عليها ومن ثم اذا كانت الاسطمبة جيدة الصنع ودقيقة جدا تنتج اطباق منتظمة السطح وذات بؤرة مضبوطة.

والتصنيع هنا ليس فقط في سطح الطبق وانما ايضا في الاذرع التى تركب عليها وتتقابل في البؤرة المحددة، فاذا لم تكن هذه الاذرع والانحناءات دقيقة القياس فلن تنطبق نقطة التجمع (موضع الفيدهورن) على البؤرة وبالتالى لا يتم استقبال الاشارات الرئيسية القوية وانما سيكون استقبالها للاشارات الجانبية الضعيفة.

 نوع الطلاء

قد يظن البعض أن أي طلاء للطبق ما هو الا لاضافة مظهر جذاب عليه، ولكن الحقيقة هي أن هناك أنواع من الطلاء ذات قدرة كبيرة لعكس الاشارات الكهرومغناطيسية التى تسقط من الاقمار الصناعية؛ وبذلك تساعد على عكس أكبر قدر ممكن من الاشارات ومنعها من التسرب خلال الطبق.

 طريقة التشغيل

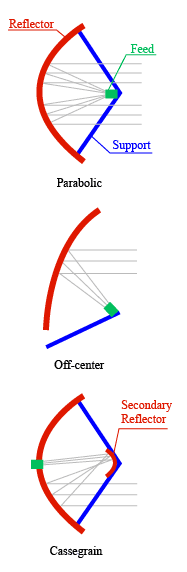

مخطط لأساسيات ومبادىء الإنعكاس المستخدمة في مستقبلات الأطباق.

هوائي القطع المكافئ على شكل الطبق يعكس الإشارة إلى نقطة البؤرة في الطبق . وتوجد أداة محمولة على أقواس في النقطة البؤرية للطبق وهى جهاز يسمى بوق التغذية أو feedhorn. هذا هو أساسا بوق التغذية هو الجزء الأمامي للدليل الموجي الذي يجمع الإشارات في أو بالقرب من نقطة البؤرة و'تجري' لهم توصيلا إلى محول كتلة بيانات منخفضة الضوضاء أو LNB converts أو وحدة خفض الشوشرة لتحويل إشارات من الموجات الكهرومغناطيسية أو موجات الراديو إلى إشارات كهربائية وتحولات الإشارات من جيم داون لينكيد سي باند و أو كي باند_uk-band إلى إل باند مجال إل باند أطباق البث الفضائي المباشر يستخدم LNBF ، الذي يدمج بوق التغذية مع حدات خفض الشوشرة LNB(شكل جديد من هوائي فضائى ويكاموس :احادي الإتجاه , الذي لا يستخدم طبق توجيه مكافئ ، ويمكن استخدامها على منصة متحركة مثل سيارة قد أعلنت عنها جامعة واترلو في 2004. الكسب النظري (كسب التوجيه) للطبق يزداد كلما إزداد التردد. المكسب الفعلي يعتمد على عوامل كثيرة بما في ذلك نعومة السطح ، ودقة الشكل ، ومطابقة بوق التغذية. القيمة النموذجية للمستهلك لطبق فضائي 60 سم عند تردد 37.5 غيغاهرتز هو 11،75 ديسيبل.

مع ترددات منخفضة نسبيا C-band على سبيل المثال ،فإن مصمموا الطباق لديهم مجموعة واسعة من المواد. يجري بناؤها فالأطباق ذات الحجم الكبير اللازمة للترددات المنخفضة نسبيا أدى إلى تصنيع أطباق من شبكة معدنية على الإطار المعدني. وفي الترددات الأعلى ،فإن الطباق الشبكية التصاميم هى نوع أكثر ندرة على الرغم من أن بعض التصاميم قد استخدمت أطباق مصمتة مع بعض الثقوب.

ثمة مفهوم خاطئ شائع هو أن محول كتلة قليلة الضوضاء ( بلوك منخفض الضوضاء/ بوق التغذية) والأداة في مقدمة الصحن ، تتلقى الإشارة مباشرة من الغلاف الجوي. على سبيل المثال ، وحدة بي بي سي نيوز(قناة تلفزيونية) فإن العد التنازلي يظهر أن تلقى "تدفق البيانات الاحمر" من قبل LNBF مباشرة بدلا من أن تبث إلى الطبق، الذى بسبب شكله القطع المكافئ ستجمع الإشارة إلى منطقة صغيرة وتسلمها إلى LNBF.

 الطبق المسطح

تختلف طريقة عمل الطبق المسطح عن الطبق العادي في أنه لايعكس الاشارات بل يمتص تلك الاشارات الواقعة على سطحه متجها الى خلايا توصل الاشارة بعد تكبيرها الى وحدة ال LNB المثبته خلفه.

ويجب أن تكون وحدة الLNB من النوع الماجنتيك حيث لا يمكن وضع فيدهورن (الذي يقوم بوظيفة تغيير القطية كما انه لا يستقبل الاشارات التى تقل قوتها عن 40 وحدة).

 مكونات النظام

 وحدات خفض الشوشرة

تتلخص وظيفة وحدات خفض الشوشرة LNB في التقاط الاشارات القادمة من الاقمار الصناعية وتحويلها لتصبح صور تليفزيونية. وما تفعله وحدة الـ LNB بالاشارات يؤثر عليها في رحلتها الى الشاشة. وتقوم وحدة الـ LNB بتحويل الاشارة الهابطة على صورة اشارات كهرومغناطيسية إلى اشارات كهربائية ثم تكبيرها ثم تحويلها إلى حدود الترددات الصحيحة مع تخفيض كمية الشوشرة خلال هذه العمليات إلى اقل قدر ممكن.

والمفاضلة بين جودة وحدات الـ LNB التى تستقبل حزمة التردد الواحدة تعتمد على مقدار معامل تخفيض الشوشرة (عبارة عن النسبة بين نسبة شوشرة الاشارة الداخلة الى نسبة شوشرة الاشارة الخارجة من الـ LNB، ويقاس بالديسبل).

ويجب معرفة انه كلما انخفض هذا المعامل كان أفضل، فعلى سبيل المثالLNB Ku-Band ذو معامل 0.6dB الذى يعتبر افضل من ذاك ذو المعامل 0.8dB.

 بوق التغذية

الوظيفة الأساسية لبوق التغذية (الفيدهورن) هو جمع الاشارة المنعكسة من الطبق وتوصيلها لوحدة الـ LNB مع اختيار القطبية. لذلك فان الفيدهورن غير ضرورى في حالة استعمال وحدات خفض الشوشرة LNB الماجنتيك التى تستطيع التحكم في القطبية من داخلها. ولكن في حالة استخدام LNB العادية (كيوباند او وايدكيوباند) لا نستطيع الاستغناء عن الفيدهورن.

 المحرك

المحرك من المكونات الاساسية للأطباق المتحركة. ويتسبب في توقف حركة الطبق لابسط الاسباب وقد تؤدى الى احتراق الفيوز أو دائرة التغذية. وقد يصل العطل الى انحناء الذراع نفسه او توقف الطبق عند احد اطراف الآرك شرقا أو غربا. وهناك نوعان من المحركات:

• النوع الأول: الموتور الراسى باحجام ومقاسات مختلفة - وهو الاكثر انتشارا وشيوعا.
• النوع الثانى: موتور H/H (من الافق الى الافق).

 الأنواع

 الطبق المتحرك

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 متعدد الأقمار

Special dish for up to 16 satellite positions (K_u-band).

 أنواع أخرى

طبق ستالايت التلفزيون الرئاسي الأمريكي

• Individual dishes serving one dwelling: Direct to Home (DTH).
• Collective dishes, shared by several dwellings: satellite master antenna television (SMATV) or communal antenna broadcast distribution (CABD).
• Automatic Tracking Satellite Dish
• Big ugly dish

 معرض الصور

•

  General Electric satellite dish for DirecTV satellite television.

•

  Sky Digital "minidish".

•

  Satellite dishes installed on an apartment complex.

•

  WWE HD trucks in a parking lot.
