قلاووظ

(تم التحويل من برغي)
Screws come in a variety of shapes and sizes for different purposes. U.S. quarter coin (diameter 24 mm) shown for scale.
A wood screw.
Wood screw.svg
Screw and trough.gif

القلاووظ هو مسمار ذو مستوى مائل ملفوف بشكل لولبي حول عمود، وهو أحد ست آلات بسيطة (والآلات الخمس الأخرى هي الرافعة والملفاف والبكرة والمستوى المائل والإسفين) ، تم تطويرها في العصور القديمة ويسمى أيضًا البرغي أو المسمار اللولبي.

هناك أنواع وقياسات مختلفة من البراغي وكذلك المادة المصنوعة منها, فقد يكون البرغي مصنوع من الحديد العادي أو الحديد المغلون أو البراص أو الألمنيوم أو البلاستك ولكل منها أستخداماته الخاصة.

أنواع البراغي الموجودة في الأسواق والمستخدمة في الصناعة تعد بالألاف ويحكمها عموما نوع مادتها وطولها وقطرها و نوع تسنينها,والوصلات التالية لصور يمكن أن توضح ذلك [[1]] و [[2]].

يستخدم لتثبيت البراغي عدد خاصة من المفكات ذات رؤوس مختلفة تتناسب والعزم اللازم لتثبيت البرغيي في موضعه, من هذه المفكات ما هو يدوي ومنها الآلي الكهربائي.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

المكونات

يتكون القلاووظ من جزأين رئيسيين: الجسم وسن اللولب. وقد يكون شكل جسم القلاووظ مخروطيًا أو أسطوانيًا. ويسمى الخط المركزي في جسم القلاووظ المحور. وسن اللولب مستوى مائل يبرز من الجسم. وتُعرف المسافة بين الريشتين المتجاورتين من سن اللولب باسم الخطوة.

القلاووظ (البرغي أو المسمار اللولبي) مستوى مائل يلتف بشكل لولبي حول عمود. توضح قطعة الورق الملفوفة حول أنبوب (يسار الصورة) هذه الفكرة. يسمى الجزء اللولبي الذي يبرز من العمود سن اللولب. وتسمى المسافة بين الأسنان، المشار إليها بالحرف أ في الصورة الخطوة.

نبذة تاريخية

A lathe of 1871, equipped with leadscrew and change gears for single-point screw-cutting.

يقول بعض المؤرخين إن الفيلسوف وعالم الرياضيات اليوناني أرشيتاس الذي عاش في القرن الرابع قبل الميلاد تقريبًا هو الذي اخترع القلاووظ. واستخدمه الإغريق القدماء في أغراض عديدة. ويفترض أن يكون المخترع الإغريقي أرخميدس هو الذي طور آلة تستخدم القلاووظ لرفع المياه، ويتكون شادوف أرخميدس من قلاووظ ضخم موضوع داخل أنبوب، حيث يُوضع الطرف السفلي للآلة في المياه ويدور القلاووظ داخل الأنبوب لتحويل المياه تدريجيًا إلى الطرف العلوي. انظر: شادوف أرخيميدس. كما طور الإغريق الأوائل أيضًا المكبس اللولبي، وهي آلة تتكون من سطحين منبسطين مرتبطين بقلاووظ. وعندما يتم إحكام القلاووظ، يتقارب السطحان أكثر فأكثر، ويتم الضغط على الجسم الموضوع بين السطحين. استخدم اليونانيون معصرة القلاووظ في استخلاص عصير العنب لصناعة النبيذ، ولإنتاج زيت الزيتون.

Carriage bolt with square nut.
Structural bolt DIN 6914 with DIN 6916 washer and UNI 5587 nut.

وطوال قرون عديدة، كان القلاووظ يُصنع بمقابض يدوية بسيطة. ولكن خلال القرن السادس عشر الميلادي، طور المهندسون مخرطة قطع القلاووظ وهي آلة تسمح بإنتاج قلاووظ خشبي أو فلزي أكثر كفاية ودقة. وبعد ذلك بدأ القلاووظ يحل محل المسامير والأسافين بوصفه أداة تثبيت تربط بين أجزاء الأقفال والساعات وأشياء أخرى. وقد أدى التقدم في تقنيات الأسنان اللولبية الرقيقة والأكثر دقة، إلى الموافقة على أول سن لولبي قلاووظي قياسي في منتصف القرن التاسع عشر. كما ظهر في القرن التاسع عشر القلاووظ ذو الأسنان الذي يمكن أن يتحرك دائريًا بسهولة على الخشب. وقبل ذلك، كان للقلاووظ أطراف مسطحة يمكن أن تدخل في فتحات يتم عملها بطريقة خاصة.

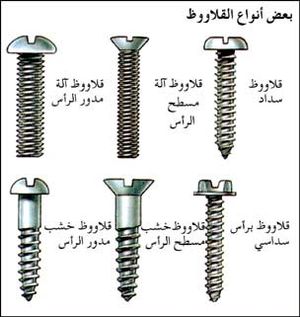

بعـض أنـواع القلاووظ

الاستعمال

القلاووظ له تطبيقات عملية كثيرة، أهمها أنه أداة ربط أو تثبيت. وأشهر أنواع القلاووظ قلاووظ الخشب، وقلاووظ الآلة. وعندما يُلَّف مثل هذا النوع من القلاووظ فإنه يتحرك داخل الجسم أو خارجه. وعندما يُلف لفةً كاملةً واحدة فإنه يقطع مسافة مساوية للخطوة. ومعظم مسامير قلاووظ الخشب وقلاووظ الآلة لها رؤوس ذات شق صغير ضيِّق أو مُجوَّفة، يوضع فيها المفك لكي يلف القلاووظ.

Rotating screw and fixed trough

وللقلاووظ أشكال وأحجام مختلفة ويصنع من الصلب أو النحاس أو الألومنيوم أو من أية فلزات أخرى سهلة التشكيل.

Rusty hexagonal bolt heads

وللقلاووظ العديد من الوظائف؛ فهو يفتح ويغلق كل المِلْزمات تقريبًا. ومقدرته في التغلب على المقاومة بقوة قليلة نسبيًا تجعله مثاليًا للاستخدام في ثقب وشق الأدوات. يجمع المرفاع اللولبي بين خصائص القلاووظ والرافعة. وهذه الآلة ترفع حمولات ثقيلة دون أن يتطلب ذلك مجهودًا كبيرًا. وتستطيع المرافع اللولبية القلاووظية أن ترفع السيارات والأشياء الأخرى الثقيلة وحتى المنازل المتنقلة.

وكثير من أنواع القلاووظ يساعد في إحداث الحركة. فالرفاص اللولبي البحري يدفع المياه للخلف فيتحرك القارب أو السفينة للأمام، ونفس الشيء بالنسبة لمروحة الطائرة، فهي تدفع الهواء للخلف وتجعل الطائرة تتحرك للأمام.

ويؤدي القلاووظ وظائف مهمة في الآلات الدقيقة والمعقدة. فالقلاووظ التفاضلي يمكن الأجسام من التباعد بدقة كبيرة. ودوران القلاووظ الخاص في آلات التوقيت يجعل المفاتيح الكهربائية تنفتح وتنغلق في أوقات محددة.

ويستخدم الميكروميتر دوران أسنان القلاووظ الناعمة للغاية في قياس الأبعاد الصغيرة بدقة كبيرة.

أنواع القلاوظ

A Phillips wood screw being driven into a board with a drill
Combination flanged-hex/Phillips-head screw used in computers

أشكال رؤوس القلاووظ

(a) pan, (b) button, (c) round, (d) truss, (e) flat (countersunk), (f) oval
Pan head
A low disc with chamfered outer edge
Button or dome head
Cylindrical with a rounded top
Round head
Dome-shaped, commonly used for machine screws
Truss head
Lower-profile dome designed to prevent tampering
Flat head or countersunk
Conical, with flat outer face and tapering inner face allowing it to sink into the material
Oval or raised head
Countersunk with a rounded top
Bugle head
Similar to countersunk, but there is a smooth progression from the shaft to the angle of the head, similar to the bell of a bugle
Cheese head
Disc with cylindrical outer edge, height approximately half the head diameter
Fillister head
Cylindrical, but with a slightly convex top surface. Height to diameter ratio is larger than cheese head.
Socket head
Cylindrical, relatively high, with different types of sockets (hex, square, Torx, etc.)
Mirror screw head
Countersunk head with a tapped hole to receive a separate screw-in chrome-plated cover, used for attaching mirrors
Headless (set or grub screw)
Has either a socket or slot in one end for driving
Square head
A 4 sided head used for high torque driving with a wrench.

Some varieties of screw are manufactured with a break-away head, which snaps off when adequate torque is applied. This prevents tampering and disassembly and also provides an easily-inspectable joint to guarantee proper assembly. An example of this is the shear bolts used on car steering columns, to secure the ignition switch.

أنواع المفكات

جزء من سلسلة عن
أنواع Screw drive
Screw Head - Slotted.png
Slot (flat)
Screw Head - Phillips.png
فلپس
PH
Screw Head - Pozidrive.svg
Pozidriv (SupaDriv)
PZ
Screw Head - Square External.png
مربع
Screw Head - Robertson.png
روبرتسون (مربع)
Screw Head - Hex External.png
هكس
Screw Head - Hex Socket.png
Hex socket (آلن)
Pin-in-hex socket screw drive 003.png
Security hex socket (pin-in-hex-socket)
Screw Head - Torx.png
توركس
T & TX
Screw Head - Torx Tamperproof.svg
Security Torx
TR
Screw Head - Tri-wing.png
Tri-Wing
Screw Head - Torq-set.png
Torq-set
Screw Head - Spanner.png
Spanner head
(عين الثعبان)
Screw Head - Triple Square.png
مربع ثلاثي
XZN
Screw Head - Polydrive.png
Polydrive
Screw Head - One-way Clutch.png
One-way
Screw Head - Spline.png
Spline drive
Screw Head - Double Hex.png
هكس مزدوج
Screw Head - Bristol.png
برستول
Pentalobular
Phillips vs. Frearson
BNAE driver bit

Modern screws employ a wide variety of drive designs, each requiring a different kind of tool to drive in or extract them. The most common screw drives are the slotted and Phillips; hex, Robertson, and TORX are also common in some applications. Some types of drive are intended for automatic assembly in mass-production of such items as automobiles. More exotic screw drive types may be used in situations where tampering is undesirable, such as in electronic appliances that should not be serviced by the home repair person.

Slot head
Has a single slot, and is driven by a flat-bladed screwdriver. The slotted screw is common in woodworking applications, but is not often seen in applications where a power driver would be used, due to the tendency of a power driver to slip out of the head and potentially damage the surrounding material.
Cross-head, cross-point, or cruciform
has a "+"-shaped slot and is driven by a cross-head screwdriver, designed originally for use with mechanical screwing machines. There are five types:
فيليپس Phillips
له أركان مدورة قليلاً في the tool recess, and was designed so the driver will slip out, or cam out, under high torque to prevent over-tightening. شركة فلپس سكرو أسسها في اوريگون في 1933 هنري فلپس، الذي اشترى التصميم من ج. پ. تومپسون. لم يستطع فلبس تصنيع التصميم، لذا فقد باع براءة الاختراع لشركة أمريكان سكرو، التي كانت أول من صنـَّع النظام. في 7 يوليو 1936، حصل هنري فيليبس على عدة براءات اختراع للمفك الصليبة (مفك فيلبس). وبعد ثلاث سنوات من رفض المصانع لتصنيعه، وافقت شركة أمريكان سكرو على انفاق نصف مليون دولار لتطوير عملية تصنيع لانتاج القلاووظ ذي الرأس المتصالب والمفك الصليبة. وعلى إثر ذلك وافقت جنرال موتورز على استخدامه في السيارة كاديلاك موديل 1939
Reed & Prince or Frearson
Similar to a Phillips but has a more pointed 75° V shape.[بحاجة لمصدر] Its advantage over the Phillips drive is that one driver or bit fits all screw sizes. It is found mainly in marine hardware and requires a special screw driver or bit to work properly. The tool recess is a perfect cross, unlike the Phillips head, which is designed to cam out. It was developed by an English inventor named Frearson in the 19th century and produced from the late 1930s to the mid-1970s by the former Reed & Prince Manufacturing Company of Worcester, Massachusetts, a company which traces its origins to Kingston, Massachusetts, in 1882, and was liquidated in 1990 with the sale of company assets. The company is now in business.
JIS
Commonly found in Japanese equipment. Looks like a Phillips screw, but is designed not to cam out and will, therefore, be damaged by a Phillips screwdriver if it is too tight. Heads are usually identifiable by a single dot to one side of the cross slot. The standard number is JIS B 1012:1985
French recess
also called BNAE NFL22-070 after its Bureau de Normalisation de l'Aéronautique et de l'Espace standard number.
Pozidriv
similar to cross-head but designed not to slip, or cam out. It does not have the rounded corners that the Phillips screw drive has. Phillips screwdrivers will usually work in Pozidriv screws, but Pozidriv screwdrivers are likely to slip or tear out the screw head when used in Phillips screws. Heads are marked with crossed, single lines at 45 degrees to the cross recess, for identification. (Note that doubled lines at 45 are a different recess: a very specialised Phillips screw.)
Supadriv
similar to Pozidriv. but with only two tickmarks instead of four. Can be used with pozidriv tools, designed to accept off-axis use of the hand tool.
TORX
a star-shaped "hexalobular" drive with six rounded points. It was designed to permit increased torque transfer from the driver to the bit compared to other drive systems. TORX is very popular in the automotive and electronics industries due to resistance to cam out and extended bit life, as well as reduced operator fatigue by minimizing the need to bear down on the drive tool to prevent cam out. TORX PLUS is an improved version of TORX which extends tool life even further and permits greater torque transfer compared to TORX. A tamper-resistant TORX head has a small pin inside the recess. The tamper-resistant TORX is also made in a 5 lobed variant. These "5-star" TORX configurations are commonly used in correctional facilities, public facilities and government schools, but can also be found in some electronic devices.
TTAP
an improved "hexalobular" drive for without wobbling and stable stick-fit. TTAP is backward convertible with generic hexalobular (Torx) drive.
Hex socket screws
Hexagonal (hex) socket
Has a hexagonal hole and is driven by a hex wrench, sometimes called an Allen key or Hex key, or by a power tool with a hexagonal bit. Tamper-resistant versions with a pin in the recess are available. Hex sockets are increasingly used for modern bicycle parts because hex wrenches are very light and easily carried tools. They are also frequently used for self-assembled furniture.
Robertson
Invented in 1908 by P.L. Robertson, has a square hole and is driven by a special power-tool bit or screwdriver. In the United States it is referred to as square drive. The screw is designed to maximize torque transferred from the driver, and will not slip, or cam out. It is possible to hold a Robertson screw on a driver bit horizontally or even pendant, due to a slight wedge fit. Commonly found in Canada in carpentry and woodworking applications and in Canadian-manufactured electrical wiring items such as receptacles and switch boxes. It is increasingly used in the United States for woodworking applications.
Tri-Wing
Has a triangular slotted configuration. They have been used by Nintendo on several consoles and accessories, including the Game Boy, Wii, and Wii Remote,and by Nokia on some phones and chargers to discourage home repair, as well as in some pencil sharpeners to prevent removal of the blade.
Torq-Set or offset cruciform
May be confused with Phillips; however, the four legs of the contact area are offset in this drive type. This type is commonly used in the aerospace industry.
Spanner
Uses two round holes opposite each other, and is designed to prevent tampering. Commonly seen in elevators in the الولايات المتحدة. Note that in the UK, "spanner" is the usual word for "wrench".
Clutch Type A or standard clutch
Resembles a bow tie. These were common in GM automobiles, trucks and buses of the 1940s and 1950s, particularly for body panels.
Clutch Type G
Resembles a butterfly. This type of screw head is commonly used in the manufacture of mobile homes and recreational vehicles.
One-way slotted screw
An electric driver screws a self-tapping phillips head screw into wood
ISO metric thread M1.6 M2 M2.5 M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48 M56 M64
wrench size (mm) 3.2 4 5 5.5 7 8 10 13 17 19 24 30 36 46 55 65 75 85 95

In addition, the following non-preferred intermediate sizes are specified:

ISO metric thread M14 M18 M22 M27 M33 M39 M45 M52 M60 M68
wrench size (mm) 22 27 32 41 50 60 70 80 90 100


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

أخرى

Other historical, specialized or obsolescent thread systems include:

  • Acme thread form
  • BSP (British standard pipe thread which exists in a taper and non taper variant; used for other purposes as well)
  • BSC (British Standard Cycle) a 26tpi thread form
  • British Standard Buttress Threads (BS 1657:1950),
  • British Standard for Spark Plugs BS 45:1972
  • CEI (Cycle Engineers Institute, used on bicycles in Britain and possibly elsewhere)
  • British Standard Brass a fixed pitch 26tpi thread
  • Edison base lamp holder screw thread
  • Fire hose connection (NFPA standard 194)
  • Hose Coupling Screw Threads (ANSI B2.4-1966) for garden hoses and accessories
  • Lowenhertz thread, a German metric thread used for measuring instruments[1]
  • NPT (National Pipe Thread) and NPTF (National Pipe Thread Fuel)
  • PG (German: "Panzer-Gewinde"), used in thin plate metal, such as for switches and nipples in electrical equipment housings
  • Society Thread, a 36 threads/inch Whitworth form standarded by the Royal Microscopical Society of London for microscope objective lenses.
