إسقاط متعدد المشاهد
 |
| جزء من سلسلة عن: |
| الإسقاط الهندسي |
|---|
في الرسم الصناعي والرسومات الحاسوبية، الإسقاط متعدد المشاهد Multiview projection، هو تقية رسم يتم من خلالها إنشاء سلسلة قياسية من الصور العمودية ثنائية الأبعاد لتمثيل شكل جسم ثلاثي الأبعاد. يتم إنتاج ما يصل إلى ستة صور للجءم (وتسمى المناظر الأولية)، حيث يكون كل سطح إسقاطي موادي لأحد محاور إحداثيات الجسم. تتموضع المناظر بالنسبة لبعضها البعض تبعاً لواحداً من المخططات التالية: إسقاط الزاوية الأولى أوالزاوية الثالثة. في كل منها، يمكن اعتبار مظهر المنظر معكوساً على المستويات التي تشكل صندوق سداسي حول الجسم. بالرغم من إمكانية رسم الجوانب المختلفة الستة، إلا أنه عادة ما توفر المناظار الثلاثة للرسم المعلومات الكافية لصنع جسم ثلاثي الأبعاد. تعرف هذه المناظر باسم المنظر الأمامي، المنظر العلوي والمنظر الطرفي. وتشمل الأسماء الأخرى لهذه المناظر المستوى، الارتفاع والقطاع.
أحياناً ما يستخدم مصطلح الإسقاط العمودي للإشارة إلى الإسقاط متعدد المشاهد. إلا أن مصطلح العمودي أكثر دقة للإشارة إلى الزاوية اليمنى التي تتشكل بين أشعة الإسقاط ومستوى الإسقاط، مقابل الزاوية التي تتشكل بين جسم الرسم وسطح الإسقاط. وبالتالي فإن الإسقاطات العمودية تشمل المناظر الدوانية أو المحورية بالإضافة إلى المناظر متعددة المشاهد.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

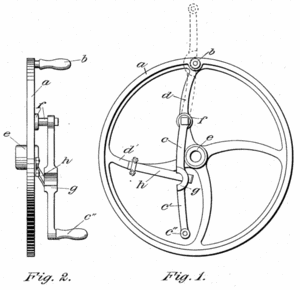

نظرة عامة
المناظر الرئيسية

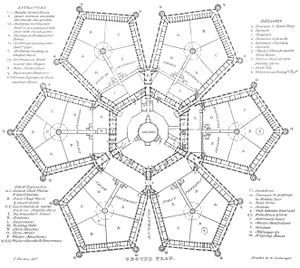

المستوى
الارتفاع
القطاع
A 3-D view of a beverage-can stove with a cross-section in yellow.
A 2-D cross-sectional view of a compression seal.
Cutaway of a Porsche 996
قطاع عرضي لمحرك نفاث.

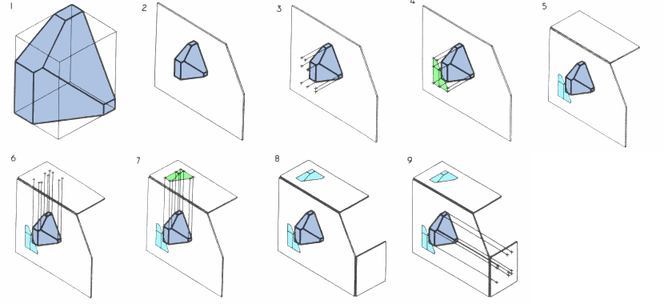

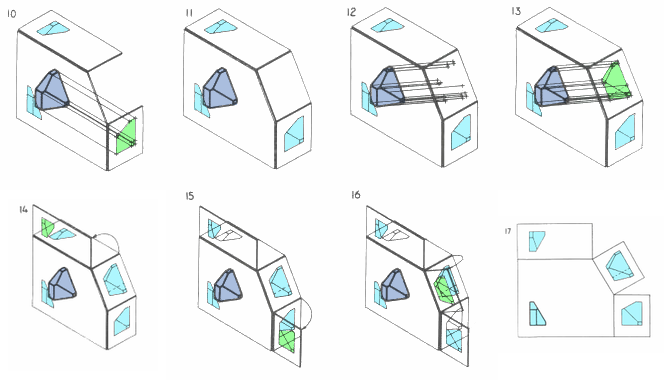

المناظر الدورانية
تعدد المشاهد
إسقاط الزاوية الأولى
صورة لجسم في صندوق.
نفس الصورة مع منظار مسقطة للجسم في اتجاه الرؤية تجاه الجدران باستخدام إسقاط الزاوية الأولى.
Similar image showing the box unfolding from around the object.
Image showing orthographic views located relative to each other in accordance with first-angle projection.
إسقاط الزاوية الثالثة
معلومات إضافية
تعدد المناظر بدون دوران
الاستخدام المحلي
يستخدم إسقاط الزاوية الأولى في معظم دول العالم.[1]
ويشيع استخدام إسقاط الزاوية الثالثة في أمريكا،[2] اليابان (في JIS B 0001：2010);[3] and is preferred in Australia, as laid down in AS 1100.101—1992 6.3.3.[4]
في المملكة المتحدة، يسمح BS8888 9.7.2.1 باستخدام ثلاث مجموعات مختلفة لترتيب المناظر: المناظر المصنفة، إسقاط الزاوية الثالثة، وإسقاط الزاوية الأولى.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
