خريطة جيولوجية
الخريطة الجيولوجية أو geological map هي خريطة مصممة لأهداف خاصة، حيث تستخدم لإظهار الخصائص الجيولوجية المختلفة. وتظهر الوحدات الصخرية أو الطبقة الأرضية حسب اللون أو الرمز. فالأسِرَّة والسمات الهيكلية مثل العيوب، والطيات، مع الضربة والانحدار أو الاتجاه والغطس والرموز التي تعطي ميزات الاتجاهات ثلاثية الأبعاد. كما يمكن استخدام علم طبقات الأرض لتفسر خطوط كفاف على سطح طبقة محددة، وذلك لتوضيح اتجاهات الطبقات الطبوغرافية تحت السطحية. تفصل خريطة Isopach الاختلافات في سمك الوحدات الطبقية، كما أنه ليس من الممكن دائماً إظهار ذلك بشكل صحيح عندما تكون الطبقات شديدة التصدع، أو مختلطة، أو في بعض الفجوات، أو عندما تكون مضطربة بطريقة أخرى.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
الرموز
علم الصخور
عادةً ما تمثل الوحدات الصخرية بالألوان. وبدلاً من (أو بالإضافة إلى) الألوان، يمكن استخدام رموز معينة. كما أن وكالات وسلطات رسم الخرائط الجيولوجية المختلفة لديها معايير مختلفة للألوان والرموز المستخدمة للصخور من مختلف الأنواع والعصور.
الإتجاهات
يأخذ الجيولوجيون نوعان رئيسيان من قياسات الاتجاه وذلك (باستخدام بوصلة يدوية مثل بوصلة برونتون): اتجاهات المستويات وتوجهات الخطوط. حيث تقاس اتجاهات المستويات على أنها "إضراب" و "الانخفاض" ، بينما تقاس اتجاهات الخطوط على أنها "اتجاه" و "هبوط". تتكون رموز الإضراب والإنخفاض من خط "إضراب" طويل، يكون عمودياً على اتجاه أكبر منحدر على طول سطح طبقة الأرض، وخط "انحدار" أقصر على جانب خط الإضراب حيث تتجه طبقة الأرض لأسفل. الزاوية التي تفتعلها طبقة الأرض مع الأفقي، على طول اتجاه الانحدار، مخطوطة بجانب خط الانحدار. في نظام السمت، غالباً ما يعبر عن الإضراب والإنخفاض على أنه "ضربة / تراجع" (على سبيل المثال: 270/15، لضربة الغرب والانحدار بمقدار 15 درجة تحت الأفقي).
كما يستخدم الاتجاه والغطس للمعالم الخطية، ورمزهم هو سهم واحد على الخريطة. يوجه السهم في الاتجاه الهابط للسمة الخطية ("الاتجاه") وفي نهاية السهم، تدون عدد الدرجات التي تقع فيها المعالم أسفل ("الغطس") لأفقي. وغالباً ما يُشار إلى الاتجاه والغطس على أنهما PLUNGE → TREND (على سبيل المثال: 34 → 86 يشير إلى معالم تميل بزاوية 34 درجة تحت الأفقي بزاوية وتقع شرق الجنوب الصحيح).
التاريخ
تعد خريطة بردية تورين (1150 قبل الميلاد) أقدم خريطة جيولوجية محفوظة، والتي تُظهر موقع حجر البناء و ومكامن الذهب في مصر.[1][2]
كما تعد أقدم خريطة جيولوجية للعصر الحديث هي خريطة "1771" لجزء من أوڤرن، أو أشكال لتيار الحمم البركانية التي صنعت فيها المشورات والكرات وما إلى ذلك من البازلت. ولتُتسخدم مع نظريات السيد ديماريست عن هذا البازلت الصلب. رسم المهندسان الجيولجيان للملك (پاسوموت والديلي) هذه الخريطة، التي ادت إلى دراسة نيكولا ديمارست التفصيلية لعام 1768 للجيولوجيا والتاريخ البركاني لبراكين منطقة أوڤرن ومقارنة مع أعمدة جسر العملاق في إيرلندا. حدد كلا المعالم كسمات للبراكين المنقرضة. وقد دمج تقرير عام 1768 في مُلخص 1771 (الفرنسي) من الأكاديمية الملكية للعلوم. كما وضع ويليام ماكلور أول خريطة جيولوجية للولايات المتحدة عام 1809.[3]في عام 1807، تولى ماكلور المهمة التي فرضها على نفسه لإجراء مسح جيولوجي للولايات المتحدة. حيث اجتاز ورسم خرائط لكل ولاية في الاتحاد تقريباً. وخلال فترة المسح الصارمة التي استمرت عامين، عبر جبال ألگيي وعاد عبورها حوالي 50 مرة.[4][5] تُظهر خريطة ماكلور توزيع خمس فئات من الصخور في ما يُعرف الآن بالولايات الشرقية فقط للولايات المتحدة الحالية.
كما وضعت أول خريطة جيولوجية لـ بريطانيا العظمى على يد الجيولوجي وليام سميث في عام 1815 باستخدام مبادئ (قوانين سميث) التي صاغها لأول مرة سميث.[6]
الخرائط ورسم الخرائط حول العالم
سنغافورة
أُنتجت أول خريطة جيولوجية لسنغافورة في عام 1974، وأنتجتها إدارة الأشغال العامة آنذاك. تضمن المنشور خريطة المنطقة، و8 أوراق خرائط توضح بالتفصيل الطبوغرافيا والوحدات الجيولوجية، وصحيفة تحتوي على مقاطع عرضية للجزيرة.
المملكة المتحدة
يُستخدم مصطلح "خريطة جيولوجية" في المملكة المتحدة. حيث رُسمت خرائط المملكة المتحدة و جزيرة مان على نطاق واسع من قبل هيئة المسح الجيولوجي البريطانية (BGS) منذ عام 1835 ؛ كما أُجريَ مسح جيولوجي منفصل لإيرلندا الشمالية (بالاعتماد على موظفي BGS) منذ عام 1947.
الولايات المتحدة
_(cropped).jpg)

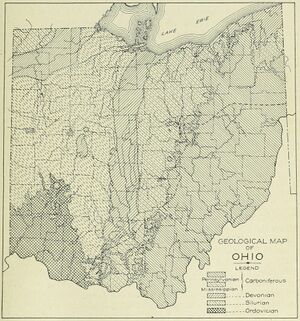

عادةً ما تُعرض الخرائط الجيولوجية في الولايات المتحدة فوق خريطة طبوغرافية (وأحياناً فوق خرائط أساسية أخرى) مع إضافة قناع ملون برموز أحرف لتمثيل نوع وحدة جيولوجية . يشير القناع اللوني إلى انكشاف الركيزة الجيولوجية الفورية، حتى لو كانت محجوبة بالتربة أو أي غطاء آخر. وتشير كل منطقة من الألوان إلى وحدة جيولوجية أو تكوين صخرة معينة (حيث يتم جمع المزيد من المعلومات، يمكن تحديد وحدات جيولوجية جديدة). ومع ذلك، في المناطق التي تتراكب فيها الركيزة الجيولوجية وتكون غير متراصّة وكثيفة بشكل ملحوظ على حريث، مصطبة (جيولوجيا)، رواسب اللوس، أو غيرها من السمات الهامة، تعرض هذه بدلا من ذلك. أما خطوط الكنتور علم طبقات الأرض، خطوط فالق، ورموز الإضراب والإنخفاض، تُمثل برموز مختلفة كما هو موضح بواسطة مفتاح الخريطة. بينما توضع الخرائط الطبوغرافية من قبل هيئة المسح الجيولوجي الأمريكي بالاقتران مع الولايات، وعادةً ما توضع الخرائط الجيولوجية بواسطة أفراد من الولايات المتحدة. لا توجد مصادر للخرائط الجيولوجية تقريباً لبعض الولايات، بينما يوجد لعدداً قليلاً من الولايات، مثل كنتكي وجورجيا ، التي رُسمت جيولوجياً بشكلٍ واسع.
