إيه إتش-1 كوبرا

(تم التحويل من Bell AH-1 Cobra)
هذا المقال هو عن مروحية الكبرى ذات المحرك الواحد. إذا كنت تريد الطرز ذات المحركين، انظر بل إيه إتش-1 سوپركوبرا.
إيه إتش-1 هوي‌كوبرا/كوبرا
AH-1 HueyCobra/Cobra
Ah-1cobra 1.jpg
طائرة بل إيه إتش-1جي هوي‌كوبرا.
الدور مروحية هجومية
دولة المنشأ الولايات المتحدة
الصانع بل للمروحيات
أول تحليق 7 سبتمبر 1965
التقديم 1967
الوضع In service
المستخدم الرئيسي الجيش الأمريكي (تاريخياً)
قوات الدفاع الذاتي البرية اليابانية
جيش كوريا الجنوبية
سلاح الجو الملكي الأردني
المنتـَج 1967–الحاضر
العدد المنتج 1.116
ثمن الوحدة
11.3 مليون دولار (1995) (إيه إتش-1 هوي‌كوبرا)[1]
تطورت من بل يو إتش-1 إيروكويز
تنويعات بل إيه إتش-1 سي‌كوبرا/سوپكوبرا
بل 309 كنگ‌كوبرا

بل إيه إتش-1 كوبرا، هي مروحية هجومية أحادية المحرك من إنتاج بل للمروحيات. تم تطويرها باستخدام نظام المحرك، علبة السرعة ودوار المروحية للطائرة بل يو إتش-1 إروكويز. كواحدة من عائلة هوي، يشار للطائرة إيه إتش-1 أيضاً باسم هوي‌كوبرا أو الأفعى.

كانت إيه إتش-1 العمود الفقري لأسطول المروحيات الهجومية في الجيش الأمريكي، لكن تم استبدالها بالطائرة إيه إتش-65 أپاتشى. استمرت النسخ المحدثة في التحليق مع جيوش العديد من الدول الأخرى. ظلت نسخ الطائرة إيه إتش-1 ثنائية المحرك في خدمة مشاة البحرية الأمريكية كمروحية هجومية رئيسية. تم تحويل مروحيات سورپلس إيه إتش-1 لخدمة مطافئ الغابات.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التطوير

خلفية

المقالة الرئيسية: بل سيوكس سكوت 207
طراز بل سيوكس سكوت 207.


الطراز 209

النموذج الأولي بل 209 من سلسلة إيه إتش-1 كوبرا.



في الانتاج

التاريخ العملياتي

بل إيه إتش-1 جي تحلق فوق ڤيتنام.
إيه إتش-1 كيو كوبرا، في فرونت هوود، تكساس.


العسكرية الأمريكية

إسرائيل

مروحيات تسفا التابعة للقوات الجوية الإسرائيلية.



اليابان

الأردن

في أواخر الثمانينيات حصلت الأردن على 24 ائرة إيه إتش-1 إف إس، وفي 2001 حصلت على تسع طائرات إضافية كانت تخدم في الجيش الأمريكي. عام 2010 نقل الأردن 16 مروحية إيه إتش-1 إف إلى پكستان، ضمن برنامج الدعم تحت رعاية الولايات التحدة والذي أمد إسلام أباد بـ40 مروحية إيه إتش-1 تم تجديدها.[2]

يمتلك سلاح الجو الملكي الأردني فيلق واحد على الأقل من مروحيات كوبرا، ومن المفترض أنه يستخدمهم في القتال في العراق وسوريا.


تركيا

پاكستان

خدمة المطافئ الأمريكية

المتغيرات

إيه إتش-1 إس تابع لقوات الدفاع الذاتي البرية اليابنية

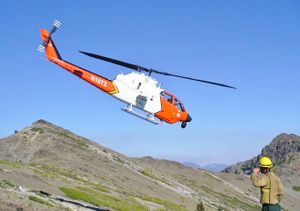

طائرة بل 209 ضمن خدمة المطافئ الأمريكية تحلق في كاليفورنيا.

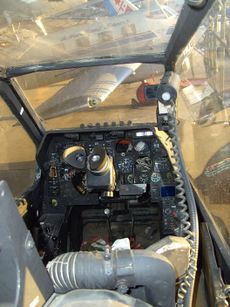

القمرة الأمامية للطائرة إيه إتش-1 پي.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

أحادية المحرك

ثنائية المحرك

المشغلون

طائرة تابعة لرد بل (الثيران الطائرة) في مطار برلين تمپلهوف.
ثلاث طائرات إيه إتش-1 إف كوبرا إسرائيلية تحلق فوق مسادا.
بل 209 تابعة لدائرة الغابات الأمريكية في فوكس فيلد أثناء حرائق غابات كاليفورنيا، أكتوبر 2007.


البحرين البحرين
 إسرائيل
Flag of Japan (bordered).svg اليابان
الأردن الأردن
Flag of Kenya.svg كينيا
Flag of Pakistan.svg پاكستان
Flag of Philippines.svg الفلبين
Flag of South Korea (bordered).svg كوريا الجنوبية
Flag of Spain.svg إسپانيا
Flag of Thailand.svg تايلند
Flag of Turkey.svg تركيا
 الولايات المتحدة

الطائرة في العرض

المقالة الرئيسية: قائمة طائرات بل إيه إتش-1 كوبرا المعروضة

المواصفات

إيه إتش-1 جي هوي‌كوبرا

AH-1G orthographical image.svg

البيانات من Modern Military Aircraft,[17] Verier,[18] Modern Fighting Aircraft[19]

السمات العامة

  • الطاقم: two: one pilot, one co-pilot/gunner (CPG)
  • الطول: 53 ft (16.2 m) (with both rotors turning)
  • Rotor diameter: 44 ft (13.4 m)
  • الارتفاع: 13 ft 6 in (4.12 m)
  • الوزن الفارغ: 5,810 lb (2,630 kg)
  • أقصى وزن اقلاع: 9,500 lb (4,310 kg)
  • المحرك: 1 × Lycoming T53-L-13 turboshaft, 1,100 shp (820 kW)
  • Rotor system: 2 blades on main rotor, 2 blades on tail rotor
  • Fuselage length: 44 ft 5 in (13.5 m)
  • Stub wing span: 10 ft 4 in (3.15 m)

الأداء

التسليح

  • 2 × 7.62 mm (0.308 in) multi-barrel Miniguns, or 2 × M129 40 mm Grenade launchers, or one of each, in the M28 turret. (When one of each was mounted, the minigun was mounted on the right side of the turret, due to feed requirements.)
  • 2.75 in (70 mm) rockets - 7 rockets mounted in the M158 launcher or 19 rockets in the M200 launcher
  • M18 7.62 mm Minigun pod or XM35 armament subsystem with XM195 20 mm cannon

    • إيه إتش- 1 إف كوبرا "المحدثة"

    AH-1S orthographical image.svg

    البيانات من Verier,[18] Modern Fighting Aircraft[19]

    السمات العامة

    • الطاقم: two: one pilot, one co-pilot/gunner (CPG)
    • الطول: 53 ft (16.1 m) (with both rotors turning))
    • Rotor diameter: 44 ft (13.6 m)
    • الارتفاع: 13 ft 6 in (4.12 m)
    • الوزن الفارغ: 6,600 lb (2,993 kg)
    • أقصى وزن اقلاع: 10,000 lb (4,500 kg)
    • المحرك: 1 × Lycoming T53-L-703 turboshaft, 1,800 shp (1,300 kW)
    • Rotor system: 2 blades on main rotor, 2 blades on tail rotor
    • Fuselage length: 44 ft 7 in (13.6 m)
    • Stub wing span: 10 ft 4 in (3.15 m)

    الأداء

    التسليح

  • General Dynamics 20 mm (0.787 in) M197 3-barreled Gatling cannon
  • Hydra 70 2.75 in (70 mm) rockets – 7 rockets mounted in the M260 launcher or 19 rockets in the M261 launcher[20]
  • TOW Missiles – 4 or 8 missiles mounted in two-missile launchers on each hardpoint


    • . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
