ورنية

A vernier caliper.

الوَرْنية Vernier scale أداة تستعمل لقياس الأطوال والزوايا. وسميت بهذا الاسم تكريما للعالم الرياضي الفرنسي بيير ڤرني الذي اخترعها في القرن السابع عشر الميلادي.

مقياس الورنية يقيس الأطوال والزوايا.

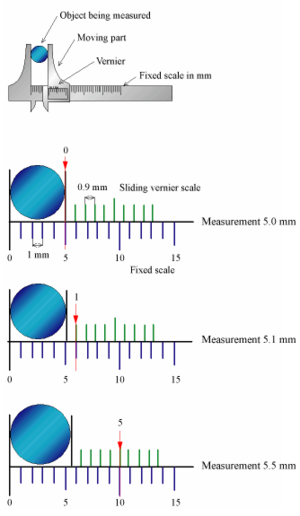

تتكون معظم أنواع الوَرْنية من مقياس قصير مدرج أو مسطرة تنزلق على مقياس مدرج أطول. تساوي التقسيمات المحددة على المقياس القصير تسعة أعشار التقسيمات على المقياس الطويل. تساوي تسعة تقسيمات صغيرة على المقياس الكبير 10 تقسيمات على المقياس الصغير.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

طريقة العمل

An enlarged view of the above caliper shows it has a resolution or precision of 0.02 mm. The reading is 3.58 mm. The 3 mm is read off from the upper (fixed) data scale. The 0.58 mm is obtained from the lower (sliding) indicating scale at the point of closest alignment between the two scales. The superimposed red markings show where the readings are taken.
Note In this photograph, parallax error makes it unclear whether the right value is 0.58 mm or 0.60 mm

عند استعمال الورنية، يوضع المقياس الطويل قرب الجسم المراد قياس طوله (أنبوب قصير مثلا ً). يحرك المقياس الصغير حتى يصل إلى طرف الأنبوب، ثم يدقق ليرى أي تقسيماته تتطابق مع أي من تقسيمات المقياس الكبير. افترض أن التقسيم الخامس من نقطة الصفر على المقياس الصغير يطابق موقعه موقع التقسيم 25 على المقياس الكبير. وحيث أن كل تقسيم على المقياس الصغير أقل بعشر مرات من تقسيم القياس الكبير؛ فإن خمسة تقسيمات على المقياس الصغير تساوي 4,5 فقط على المقياس الكبير. ولذلك، يستنتج أن نهاية المقياس الصغير تقع عند 25 - 4,5 مما يعني أن طول الأنبوب يساوي 20,5 وحدة تقسيم على المقياس الكبير.


استخدامات

Animation of a caliper measurement using a vernier scale. Click to enlarge

يستعمل المهندسون عادة الفرجار المقوس مع الورنية.وتستطيع بعض الورنيات القياس بدقة مقدارها 0,025 ملم بدون الاستعانة بعدسة تكبير. وتزود دوائر ضبط التلسكوبات الفلكية بوَرْنية وعدسة مكبِّرة مما يسمح بالحصول على قراءة عالية الدقة لمواقع الأجرام السماوية التي تخضع للمراقبة.
