قدمة

نواع القدمات

A vernier caliper

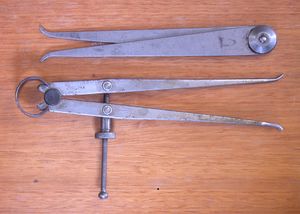

Two inside calipers

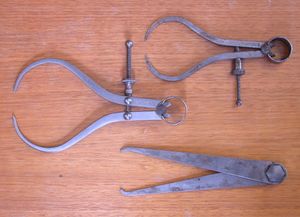

Three outside calipers.

القَدَمَة Calliper وتُسمّى أيضًا الفرجار المقوس آلة تشبه البوصلة الهندسية إلى حد كبير، تُسْتَعْمل لأخذ القياسات الصغيرة، وتكون ساقاها في العادة مقوستين يضمهما معاً في نهايتهما مسمار برشام أو برغي، يساعد في فتحهما أو إغلاقهما. وتستعمل القدمة الخارجية لقياس الأنابيب والألواح، والأجسام الأخرى من الخارج. وتثبت النهايتان المفتوحتان على الجسم المراد قياسه،

وتتقوس الساقان باتجاه الداخل بحيث تحيطان بالأجسام. وتستعمل القدمة الداخلية لقياس الأنابيب والأجسام الأخرى المفتوحة من الداخل، وتتقوس ساقاها باتجاه الخارج. وتجمع القدمة المزدوجة بين القدمة الخارجية والقدمة الداخلية، كما يتضح من الأشكال الظاهرة مع هذه المقالة. أما القدمة النابضية أو الزنبركية فلها نابض يعمل على فتح ساقيها أوتوماتيًا.

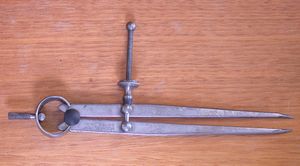

A pair of dividers

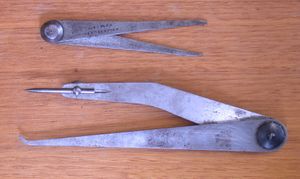

Odd leg calipers

والقدمة الميكروميترية نوع من القدمة الانزلاقية ولها برغي ميكروميتري دقيق ذو سلك ناظم يستطيع قياس جزء من المليمتر يبلغ 0,00254 ملم.

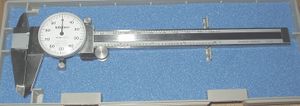

Mitutoyo dial caliper

Digital caliper

الاستخدامات

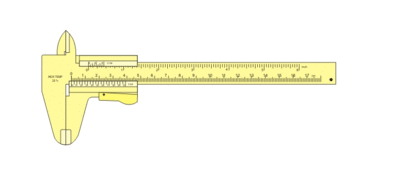

Using the vernier caliper

قدمة ڤارنيه

Parts of a vernier caliper:

Outside jaws: used to measure external diameter or width of an object
Inside jaws: used to measure internal diameter of an object
Depth probe: used to measure depths of an object or a hole
Main scale: gives measurements of up to one decimal place(in cm).
Main scale: gives measurements in fraction(in inch)
Vernier gives measurements up to two decimal places(in cm)
Vernier gives measurements in fraction(in inch)
Retainer: used to block movable part to allow the easy transferring a measurement
