مركبة قمرية

مركبة قمرية
Apollo 16 LM Orion on the lunar surface
Description
Role: manned lunar landing and takeoff
Crew: 2; CDR, LM Pilot
Dimensions
Height: 17.9 ft (5.5 m)
Width: 14.0 ft (4.3 m)
Depth: 13.3 ft (4.1 m)
Landing gear span: 29.75 ft (9.07 m)
Cockpit volume: 235 cu ft (6.7 m3)
Masses
Ascent stage: 10,024 lb (4,547 kg)
Descent stage: 22,375 lb (10,149 kg)
Total: 32,399 lb (14,696 kg)
Rocket engines
LM RCS (UDMH/N2O4) x 16: 100 lbf (440 N)
Ascent Propulsion System
(Aerozine 50/N2O4):		 3,500 lbf (16,000 N)
Descent Propulsion System
(Aerozine 50/N2O4):		 9,982 lbf (44,400 N) at full throttle; throttle range of 1,050 lbf (4,700 N) to 6,800 lbf (30,000 N)
Performance
Endurance: 3 days plus (75 hours)
Apolune: 100 mi (160 km)
Perilune: surface
Spacecraft delta v: 15,390 ft/s (4,690 m/s)
Apollo LM diagram
Apollo LM diagram (NASA)

مركبة الهبوط على القمر أو المركبة القمرية (بالإنجليزية: Apollo Lunar module أو LM) هي المركبة التي تحمل رائدي الفضاء للهبوط على القمر، ثم إقلاعهم بعد بعثتهم على القمر إلى مدار حول القمر، لملاقاة والاشتباك مع زميلهم الثالث الذي يقود مركبة الفضاء ووحدة الخدمة Command/Service Module، وأخذهم عائدين إلى الأرض. بدأت ناسا تصميم المركبة القمرية في الستينيات من القرن الماضي، ثم وكّلت شركة جرومان للطيران عام 1963 ببناء المركبة، وقد تم إنتاج 16 مركبة من هذا النوع.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التاريخ

A 1962 model of the first LEM design, docked to the Command / Service Module, is held by Dr. Joseph F. Shea


مرحلة التصميم

This 1963 model depicts the second LEM design, which gave rise to informal references as "the bug".

تعاقدب ناسا عام 1963 مع شركة جرومان للطيران ولاية نيويورك على تصميم وبناء مركبة الهبوط على القمر. ويعتبر توماس كيلي الذي تابع تصميم المركبية منذ البداية أنه "أبو المركبة"، وهو يعترف أن كثيرين قد شاركوا في تصميم وتنفيذ المركبة ومن ضمنهم رواد الفضاء أنفسهم، وبصفة خاصة سكوت كاربنتر وشارلز كونراد ودون أيزله.

وكانت مركبة الهبوطعلى القمر هي أكبر مركبة فضائية مأهولة تم تطويرها آنذاك. وكانت ممصممة لأخذ رائدي فضاء وفي نفس الوقت كانت معدة لكي يقودها أحد الرواد يدويا ويهبط بها على سطح القمر، لم يوجد بها كراسي أ بل يركبها ائدي افضاء واقفون على أقدامهم. وكان في إمكان رائدي الفضاء ارتداء رداء الفضاء بها للخروج منها للتجول على القمر. وكان من أهم واجبات المصممين هو المحافظة على أقل وزن ممكن للمركبة حيث ستقوم المركبة بالتسريع أثناء هبوطها ثم إقلاعها من القمر إلى سرعة 1800 متر/ثانية. كما خصصمكان لوضع العينات التي يحضرها الرواد معهم من تربة القمر وصخوره. بالإضافة إلى إيواء الرائدين الهابطين على القمر لمدة عدة أيام أثناء وجدودهم على القمر وتوفير المأكل والمشرب ومكان النوم لهم.

ولكي تهبط المركبة القمرية على القمر كان لا بد أن تزود بوسائل المحافظة على حياة الرواد، وبمصدر للطاقة وكذلك بأجهزة الملاحة. وعندما قابلت بعثة أبولو 13 مشكلة انفجار خزان الأكسجين في وحدة الخدمات واضطرارهم العودة إلى الأرض للفقد الكبير في الطاقة الكهربائية، فقد قامت المركبة القمرية بأعمال لم تكن مصممة لأدائها واستطاعت انقاذ الرواد من الهلاك.

وأعطي لأرجل المركبة عناية خاصة في التصميم، من ناحية يجب المحافظة على خفتها وفي نفس الوقت يجب أن تتحمل صدمة الهبوط وتهدئتها. وعلاوة على ذلك لا بد من إيجاد إمكانية ضم الأرجل بعد أن تم تصميم مرحلة المركبة الصاروخية وتحددت مقاييسها. واختير عدد 4 أرجل للمركبة، وزود أحد الأرجل بسلم لهبوط الرواد.

ولما كان عل المركبة القمرية العمل في مجال جاذبية القمر وجوه الخالي من الهواء ن فكان من الصعب اختبار الخصائص الديناميكية للمركبة في جو الأرض. لذلك ابتكر المهندسون نظام مركبة للتدريب على الهبوط LLTV ذات محركات صاروخية صغيرة إضافية. وبسبب التأثير المتبادل بين صواريخ رفع مركبة التدريب ونفاثات التوجيه كانت محاولات طيران مركبة التدريب خطيرة وحرجة نتج عنها عدة حوادث، وكاد نيل أرمسترونج أن يذهب ضحية لإحدى تلك المحاولات، إلا أنه انقذ نفسه بكرسي النجاه.

بعد ذلك اتجه المهندسون إلى التقليل من اختبار مركبة التدريب على الهبوط واقتصروها على قائد البعثة القمرية فقط، كما زاد الاعتماد على أنظمة المحاكاة للتدريب.

أثناء الإقلاع من الأرض ثم التسريع لمغادرة الأرض على المسار إلى القمر كانت المركبة القمرية تحتل حجرة مخروطية فوق المرحلة الثالثة لصاروخ ساتورن 5. ويتم بعد ذلك فصل مركبة القيادة Command/Service Module من الصاروخ ساتورن 5، ثم يقوم قبطان مركبة القيادة بتدويرها بزاوية 180 درجة ثم توجيهها للاشتباك بمركبة الهبوط على القمر والتقاطها من حجرة الصاروخ المخروطية. بعد ذلك تواصل المركبات المشتبكة السباحة إلى القمر تاركة ورائها المرحلة الثالثة لصاروخ ساتورن 5.


التخصيصات التشغيلية

صممت مركبة الهبوط لحمل رائدي فضاء وزودت بقاعدة وأربعة أرجل. وهي تتكون من جزئين، جزء للهبوط ويشكل في نفس الوقت القاعدة، وجزء للإقلاع والصعود. يبلغ وزن المركبة بالكامل 15.260 كيلوجرام ونصيب مرحلة الهبوط منها 10.330 كيلوجرام. مرحلة الصعود خفيفة وأهم مافيها صاروخ الإطلاق لمغادرة القمر وأجهزة القيادة.

تدريب رائد الفضاء

رحلات التنمية

رحلات الإنتاج

The Apollo 11 Lunar Module Eagle in lunar orbit


Extended J Class Missions

المواصفات

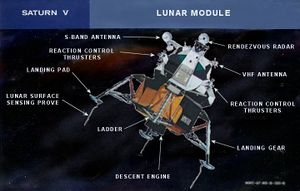

Lunar Module diagram
Lunar Module crew cabin

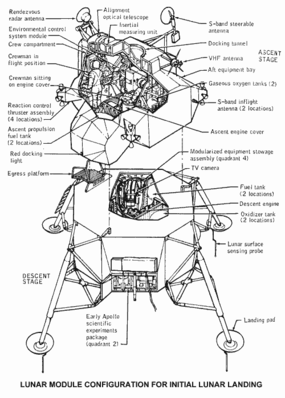

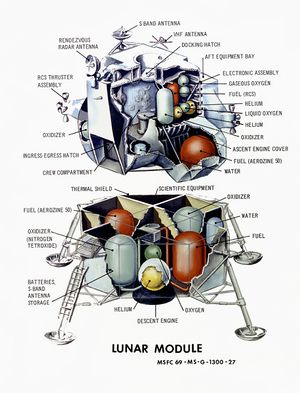

Lunar Module cutaway illustration

Note that weights varied from mission to mission; those given here are an average for the non-ELM class vehicles. See the individual mission articles for each LM's weight.

Ascent stage

Descent stage

الوحدات القمرية المنتجة

Serial number Name Use Launch date Current location Image
LM-1 Apollo 5 January 22, 1968 Reentered Earth's atmosphere Lm1 ground.jpg
LM-2 Intended for second unmanned flight; not used
  		On display at the National Air and Space Museum, Washington, DC LunarLander.JPG
LM-3 Spider Apollo 9 March 3, 1969 Reentered Earth's atmosphere Spider Over The Ocean - GPN-2000-001109.jpg
LM-4 Snoopy Apollo 10 May 18, 1969 Descent stage impacted Moon; Ascent stage in solar orbit. Snoopy is the only surviving flown LM ascent stage. Apollo 10 Lunar Module.jpg
LM-5 Eagle Apollo 11 July 16, 1969 Descent stage on lunar surface; Ascent stage left in lunar orbit (orbit decayed: impact location on moon unknown) 5927 NASA.jpg
LM-6 Intrepid Apollo 12 November 14, 1969 Descent stage on lunar surface; Ascent stage deliberately crashed into Moon Bean Descends Intrepid - GPN-2000-001317.jpg
LM-7 Aquarius Apollo 13 April 11, 1970 Reentered Earth's atmosphere Apollo 13 Lunar Module.jpg
LM-8 Antares Apollo 14 January 31, 1971 Descent stage on lunar surface; Ascent stage deliberately crashed into Moon Antares on the Frau Mauro Highlands - GPN-2000-001144.jpg
LM-9 Not flown (originally intended as Apollo 15, last H-class mission)
  		On display at the Kennedy Space Center (Apollo/Saturn V Center)
LM-10 Falcon Apollo 15, first ELM July 26, 1971 Descent stage on lunar surface; Ascent stage deliberately crashed into Moon Apollo 15 flag, rover, LM, Irwin.jpg
LM-11 Orion Apollo 16 April 16, 1972 Descent stage on lunar surface; Ascent stage left in lunar orbit, eventually crashed on Moon Apollo 16 LM Orion.jpg
LM-12 Challenger Apollo 17 December 7, 1972 Descent stage on lunar surface; Ascent stage deliberately crashed into Moon Apollo 17 LM Ascent Stage.jpg
LM-13
  		Not flown (originally intended as Apollo 18)[1]
  		Partially completed by Grumman; restored and on display at Cradle of Aviation Museum, Long Island, New York. Also used during HBO's 1998 mini-series From the Earth to the Moon.
LM-14
  		Not flown (originally intended as Apollo 19)
  		Never completed; unconfirmed reports claim that some parts (in addition to parts from test vehicle LTA-3) are included in LM on display at the Franklin Institute, Philadelphia (see Franklin Institute web page.)
LM-15
  		Not flown (might have been Apollo Telescope Mount)
  		Scrapped

* For the location of LMs left on the Lunar surface, see the list of man-made objects on the Moon.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Proposed derivatives

المقالة الرئيسية: Apollo Applications Program

Apollo Telescope Mount

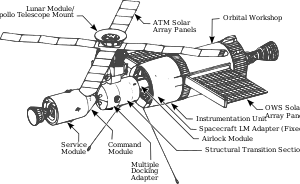

Original proposed "wet workshop" Skylab with the Apollo Telescope Mount.

وحدة الحمولة القمرية

التصوير في الخيال

الإعلام

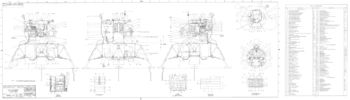

  • Equipment location plans (1 of 2)

    Equipment location plans (1 of 2)

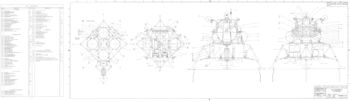

  • Equipment location plans (2 of 2)

    Equipment location plans (2 of 2)

  • controls plans

    controls plans

  • Landing Gear plans

    Landing Gear plans

  • Apollo 15 landing on the Moon seen from the perspective of the Lunar Module Pilot. Starts at about 5000 feet.

  • Apollo 15 Lunar Module lifts off the Moon. View from TV camera on the lunar rover.

  • Apollo 15 Lunar Module liftoff. View from inside LM.

  • Apollo 17 Lunar Module liftoff. View from TV camera on the lunar rover.

انظر أيضاً

الهوامش

  1. ^ http://www.cradleofaviation.org/exhibits/space/lm-13/index.html

المصادر

  • Kelly, Thomas J. (2001). Moon Lander: How We Developed the Apollo Lunar Module (Smithsonian History of Aviation and Spaceflight Series). Smithsonian Institution Press. ISBN 1-56098-998-X.
  • Baker, David (1981). The History of Manned Space Flight. Crown Publishers. ISBN 0-517-54377-X
  • Brooks, Courtney J., Grimwood, James M. and Swenson, Loyd S. Jr (1979) Chariots for Apollo: A History of Manned Lunar Spacecraft NASA SP-4205.
  • Sullivan, Scott P. (2004) Virtual LM: A Pictorial Essay of the Engineering and Construction of the Apollo Lunar Module. Apogee Books. ISBN 1-894959-14-0
  • Stoff, Joshua. (2004) Building Moonships: The Grumman Lunar Module. Arcadia Publishing. ISBN 0-7385-3586-9
  • Stengel, Robert F. (1970). Manual Attitude Control of the Lunar Module, J. Spacecraft and Rockets, Vol. 7, No. 8, pp. 941–948.
