إف 22 راپتور

"F22" redirects here. For other uses, see F22 (توضيح).
إف 22 راپتور F-22 Raptor
Lockheed Martin F-22A Raptor JSOH.jpg
إف 22 رابتور
الوظيفة مقاتلة متفوقة جويا/شبح
بلد الأصل الولايات المتحدة
المـُصـَنـِّـع لوكهيد مارتن للطيران
بوينگ للدفاع والفضاء والأمن
أول تحليق YF-22: 29 September 1990
F-22: 7 September 1997
التقديم 15 December 2005
الوضع في الخدمة
المستخدم الرئيسي القوات الجوية الأمريكية
العدد المبني 195 (8 للاختبار و 187 طائرات انتاج)[N 1][1]
تطورت من Lockheed YF-22
تطورت إلى
Developed into
طائرة أف 22 رابتور

لوكهيد مارتن/بوينگ إف 22 راپتور هي طائرة الجيل الخامس تستخدم تكنولوجيا الشبح. وهي في المقام الأول مقاتلة متفوقة جويا ، لكنها لها العديد من القدرات تتضمن إمكانية الهجوم البري، خوض الحروب الالكترونية ، و signals intelligence roles.

تعتبر شركة لوكهيد مارتن للطيران هي المسئول الأساسي عن تصنيع معظم هيكل الطائرة ، زأنظمة الدفاع للطائرة إف 22. وتشترك بوينگ لأنظمة الدفاع المتكاملة في توفير الأجنحة، جسم الطائرة ، وبرامج التدريب والصيانة للطائرة.

بدأ برنامج اف/ايه -22 (رابتور)في بداية الثمانينات لتطوير مقاتلة تكتيكية متطورة ، طائرة مقاتلة من الجيل القادم مصممة لمواجهة القوات الجوية الروسية خلال الحرب الباردة بين أمريكا و الاتحاد السوفيتي ، ومع سقوط حائط برلين اتسع دور المقاتلة التكتيكية المتطورة ليشمل قدرات متعددة المهام مثل مهام الضرب الدقيق للأهدف الأرضية.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

التطوير

بدأ برنامج إف - 22 رابتور في بداية الثمانينات لتطوير مقاتلة تكتيكية متطورة، طائرة مقاتلة من الجيل القادم مصممة لمواجهة القوات الجوية الروسية خلال الحرب الباردة بين أمريكا و الاتحاد السوفيتي، ومع سقوط حائط برلين اتسع دور المقاتلة التكتيكية المتطورة ليشمل قدرات متعددة المهام مثل مهام الضرب الدقيق للأهدف الأرضية.

في أبريل 1991 فازت شركة لوكهيد مارتين بمسابقة تصنيع مقاتلة تكتيكية متقدمة، وفازت بعقد لتصنيع طائرة اختبار في أغسطس 1991، بدأ تصنيع طراز رابتور 4001 عام 1994 وظهرت للوجود في أبريل 1997 وطارت لأول مرة في 7 سبتمبر 1997، وبعد حوالي 3 سنوات في اختبارات الطيران الأولية ، تم نقل رابتور 4001 من أسطول اختبارات الطيران في نوفمبر 2000. وتم تصنيع طائرتين أخريين ليس بهدف الطيران وإنما بهدف اختبار الثبات والبلى في مقر شركة لوكيد، انتهى اختبار البلى بعد 20 ألف ساعة وهو يعادل ضعفين ونصف العمر الافتراضي في الخدمة التشغيلية.


التوصيف الفني

اف 22 (رابتور) هي الطائرة المقاتلة الأولى التي تقود السيطرة الجوية من خلال التخفي الجوي وهي قادرة على أداء الهمام المتعددة من خلال التخفي على المدى الطويل ولا تبارى في معارك الطائرات المقاتلة القريبة ، كما أنها عالية الدقة في الهجوم على الأهداف الأرضية التصنيع اف/ايه 22 يتم تصنيعها للقوات الجوية للولايات المتحدة الأمريكية بواسطة شركة لوكهيد مارتين ايرودايناميكس ، بالتعاون مع شركة بوينغ كمقاول رئيسي من الباطن والمحركات من شركة برات آند ويتني.

أهداف إف 22 الاستراتيجية

تحقق السيطرة على المجالات الجوية لأي ساحة معركة من خلال المزج الماهر بين تقنيات التخفي والمحركات التي تدعم الطيران الطويل المدى واجهزة الاستشعار وإلكترونيات الطيران والمناورة وخفة وسرع الحركة والمدى الطويل، والأسلحة المحمولة بالداخل. هناك محركان برات آند ويتني اف119-بي دبليو-100 يمكنانها من التحليق إلى ارتفاعات عالية لا تنافس وتحقق السرعات الهجومية بالضغط والدفع القوي المتواصل متفوقة على مقاتلات اليوم.


نحو الانتاج

The first operational F-22 Raptor is painted at the Lockheed Martin assembly plant في مارييتا، جورجيا

المشتريات

Two F-22s during flight testing, the upper one being the first EMD F-22, "Raptor 01".


F-22 Raptors over Utah in their first official deployment, October 2005.

حظر التصدير

المزيد من المشتريات والنهاية المقترحة للانتاج

التصميم

الخصائص

F-22 Raptor displaying its F119-PW-100 engines on full afterburner during flight testing.
A KC-10 Extender (top) refuels a F-22 Raptor.
  • 4 أعمدة للنجاح - الرحلات الطويلة المدى - سرعة وخفة الحركة - التخفي - وإلكترونيات الطيران المتقدمة
  • فوق صوتية لفترات زمنية طويلة بدون الحاجة إلى تشغيل أجهزة الاحتراق الثانوية afterburners أو ما يسمى بخاصية الsupercruise
  • سهولة الصيانة - تتطلب اجراء الصيانة الدورية لمحرك برات أند ويتني اف 119 - بي دبليو -100 فقط 6 أدوات متوفرة بشكل تجاري
  • المعالج الشائع المدمج - سي آي بي - قلب جناح الإلكترونيات المدمجة ، هذه الحواسب الآلية الفائقة يمكنها معالجة 10.3 بليون بايت في الثانية

المواصفات

  • الطاقم: 1
  • الطول: 18.90 م
  • طول الجناح: 13.56 م
  • الارتفاع: 5 م
  • مساحة الجناح : 78.08 م²
  • اقصي ارتفاع: 19.8 كم
  • الوزن خاليه: 19700 كجم
  • الوزن الإجمالي: 29300 كجم
  • الوزن عند الاقلاع: 38000 كجم
  • اقصي سرعة : 2.25 ماخ (2410 كم/س)
  • المدي : 3000 كم مع خزاني وقود اضافيين
  • نصف قطر الاشتباك : 759 كم
  • التكلفة : 137.5 مليون دولار (2008)

الكترونيات الطيران

قمرة القيادة

Cockpit of the F-22, showing instruments and heads up display.


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

هيكل الطائرة

التسلح

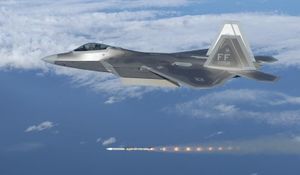

An F-22 fires an AIM-120 AMRAAM.

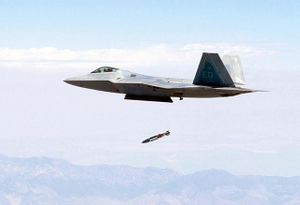

An F-22 releases a JDAM from its center internal bay while flying at supersonic speed.

منصة الأسلحة الرئيسية تحمل إما : 6 صواريخ متوسطة المدى بالتوجيه الراداري إيه آي إم -120 أو صاروخين إيه آي إم -120 وصاروخين 1000-إل بي جي بي يو-32 صواريخ الهجوم المشترك المباشر للهجوم الأرضي. كما تحمل صاروخين متتبعين للحرارة قصيري المدى إيه أي إم ج-9، واحد على كل جانب من منصة الأسلحة ، وكنتيجة لذلك يمكن للرابتور أن تطير على ارتفاعات عالية جداً وبعيدة جداً وسريعة جداً مع نسبة مخاطرة قليلة أن يتم كشفها أو اعتراضها ثم تضرب بحصانة تامة ضد الأهداف المحمولة جواً والأهداف الأرضية على حد سواء.


الشبح

To maintain stealth, the F-22 carries its weapons in internal bays, here shown open.


تاريخ العمليات

The 27th Fighter Squadron at Langley Air Force Base was the first squadron to receive the F-22.

YF-22 to F-22

الإختبار

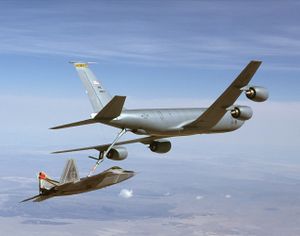

An F-22 refuels from a KC-135 during testing; the attachment on the back top is for a spin recovery chute.

تاريخ الخدمة

An F-22 observes as an F-15 Eagle banks left. The F-22 is slated to replace the F-15C/D.

Variants

المشغلون

An F-22 of the 27th Fighter Squadron.
Two F-22A Raptors in close trail formation
  • Air Education and Training Command
    • 325th Fighter Wing, Tyndall Air Force Base, Florida
      • 43d Fighter Squadron - This was the first squadron to operate the F-22 and will continue to serve as the primary training location for the fighter.[2] The 43d was re-established at Tyndall in 2002, and, in 2003, with a corps of 15 Raptor Instructor Pilots, began training student Raptor pilots. The 43d continues to produce new Raptor pilots and serves as the focal point for all F-22 training of pilots and maintainers.[3]

Future bases and units will include:


. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

عرض الطائرة

حوادث

مواصفات إف 22 رابتور

Orthographically projected diagram of the F-22A

البيانات من USAF,[9] F-22 Raptor Team web site,[10] Lockheed Martin,[11] Aviation Week,[12] and Journal of Electronic Defense[13]

السمات العامة

الأداء

USAF poster overview of key features and armament.

التسليح

إلكترونيات الطيران

المستخدمون

يقتصر استخدام المقاتلة بالوقت الحالي (2008) على الولايات المتحدة الأمريكية . وترفض الولايات المتحدة بيعها لأي دولة أخرى مبررين ذلك بالحفاظ على سرية تكنولوجيتها . وقد سبق وطلبت كلا من أستراليا واليابان وإسرائيل شراء الطائرة إلا أن طلبهم قوبل بالرفض من الإدارة الأمريكية .[1] [2] [3]. وتمتلك الولايات المتحدة حاليا 122 مقاتلة إف - 22 رابتور.

الثقافة العامة

انظر أيضا

تطورات ذات صلة

طائرات شبيهة

قوائم ذات صلة
