هاون عقربان

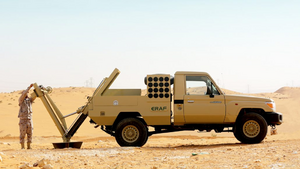

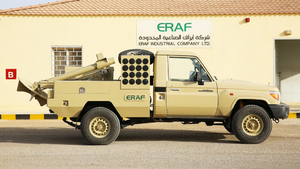

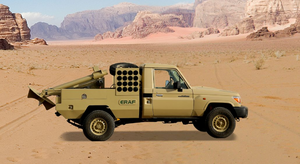

عقربان (بالإنجليزية: scorpions) هو نظام مدفع هاون ارتدادي سعودي عيار 120 ملم (RMS)، من تصنيع شركة ايراف Iraf Industrial Company Limited.

هاون عقربان

يعمل عقربان بنظام محوسب مستقل للتركيب على الناقلات المدرعة الخفيفة والمتوسطة. يوفر النظام دعمًا ناريًا دقيقًا وفعالاً.يتم استخدامه من قبل الجيش السعودي والحرس الوطني [1]

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

مهمة وظيفية

مهمة وظيفية – نظام النشر والسحب التلقائي

– أنبوبة المدفعية أوتوماتيكية للضبط الأفقي والرأسي

– استلام البيانات من مصادر خارجية للسجل RS-232/422

– ضبط أنبوبة المدفعية نصف الآلية أفقياً وعمودياً عن طريق وحدة التحكم في السلاح من جهاز محمول من نوع “جوي ستيك”

– انعكاس على الشاشة الرقمية لوحدة التحكم في البندقية لزاوية توجيه أنبوب المدفعية

– تخزين الذخيرة


المواصفات الفنية

المواصفات الفنية – 32 كمية من معدات الذخيرة دقيقة. القطع

– ميكانيكي آلي للتثبيت العام على الأرض

– ارتفاع منصة مركبة مفصلية على الأرض لا يزيد عن 1.5 م

- زمن النشر عن طريق الإدراج التلقائي على الأرض 12/ث

– وقت التراجع هو 10/ث

- وزن المعدات بدون ماسورة مدفعية لا يزيد عن 370 كجم

– درجة زاوية التوجيه العرضية من -90 إلى +90

– درجة زاوية توجيه الارتفاع من +45 إلى +85

– دقة تموضع أنبوب المدفعية لا تزيد عن 2

– الفرق بين زاوية التوجيه الأولية لأنبوب المدفعية بعد التراجع ومحور صندوق قاذف الهاون لا يزيد عن 0.1 إلى 10 ثسد

– السرعة درجة 22-29/ث

- جهد الإمداد المعلن 12

– الاستهلاك لا يزيد عن 3 كيلووات
