منظار ميداني

A typical Porro prism binoculars design

المنظار الميداني Binocularsأو المنظار الثنائي جهاز يشتمل على تلسكوبين صغيرين متشابهين ملتصقين جنبًا إلى جنب بحيث يستطيع الناظر فيهما أن يرى بعينيه الاثنتين. يتيح المنظار الثنائي للناظر استخدام الرؤية المجسّمة للأشياء؛ أي استخدام العينين معا في آن واحد لرؤية العمق.

ولكل منظار من المنظار الثنائي عدسة شيئية تُجمِّع الضوء من الجسم المنظور. هذه العدسة تكون صورة للجسم غير أن هذه الصورة تكون مقلوبة، والجانب الأيمن والجانب الأيسر معكوسان. وفي أغلب أنواع المناظير الثنائية المعروفة باسم المناظير المنشورية، هناك طاقم مناشير في كل أنبوب يعدل الصورة. وبعدها يسير الضوء عبر عدة عدسات وصولا إلى العدسة القريبة من العين. هذه العدسات تُكبِّر الصورة ويرى الناظر صورة معتدلة ومكبرة من خلال العينية.

وتغيير المسافة بين العينيّة والعدسة الشيئية يمكِّن الناظر من تبئير (التركيز في البؤرة) أجسام على مسافات مختلفة. وتختلف المناظير الثنائية في وسائل تبئير الضوء، حيث يمكن تبئير المناظير المركزية البؤرة عن طريق تدوير عجلة صغيرة بين الأنبوبين.

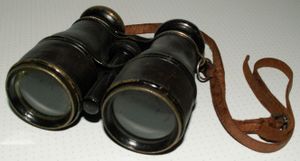

Galilean binoculars

ويمكن للمنظار الثنائي المنشوري أن يعطي تكبيرا أكبر ومجال رؤية أوسع من أنواع المناظير الثنائية الأخرى مثل مناظير صالات الأوبرا ومناظير الميدان. ويتكون هذا النوع من المناظير الثنائية من تلسكوبين جاليليين،كل منهما يحتوي على عدسة شيئية وعدسة عينية. . وللمناظير الثنائية عالية الجودة عدسات أكروماتية كاسرة للضوء تمنع تكوين هالات ملونة حول الصورة. وتُغلَّف سطوح كل العدسات في المناظير بطريقة خاصة لزيادة وضوح الصورة وتقليل الوهج.

وتختم أغلب المناظير الثنائية بأرقام ثلاثة فالرقم الأول متبوعًا بحرف ـ س ـ مثلاً 6س ـ يشير إلى عدد مرات تكبير الجسم. والرقم الثاني ـ مثلاً 30 أو 35 ـ يشير إلى قطر العدسة الشيئية بالملم. ولتكبير معين فإن العدسة الشيئية الأكبر تعطي صورة أوضح للعين وهي ميزة خاصة عندما تكون أعضاء الجسم المنظور ضعيفة الإضاءة وتكون المناظير الثنائية والمطبوع عليها 6×30 أو 7×35 مناسبة جدًا لأغلب الأغراض. ويشير الرقم الثالث إلى المساحة التي يمكن رؤيتها من مسافة معينة.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

مناظير بريزم

Porro-prism binoculars

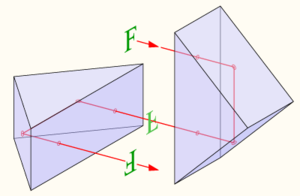

Double Porro prism design

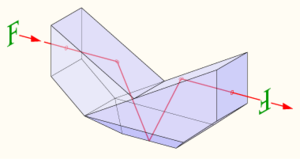

Abbe-Koenig "roof prism" design

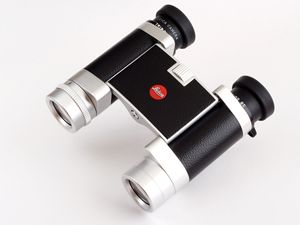

Roof-prism binoculars

المعلمات البصرية

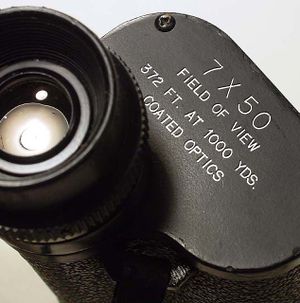

Parameters listed on the prism cover plate describing 7 power magnification binoculars with a 50 mm Objective diameter and a 372-foot Field of view at 1000 yards
