مقياس السرعة

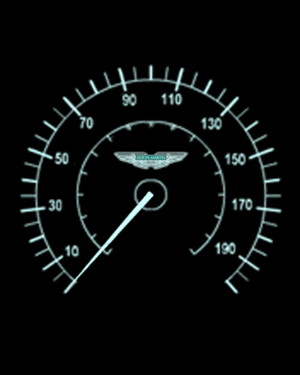

An animation of an Aston Martin speedometer, showing how an eddy-current speedometer indicates the vehicle's speed.

مقياس السرعة جهاز يبين سرعة سيارة، أو أي مركبة أخرى. وقد يبين المقياس السرعة بالكيلومترات في الساعة، أو بالأميال في الساعة أو كليهما.

وهناك نوعان من مقاييس السرعة: 1- المقاييس الآلية 2- المقاييس الإلكترونية. يبين المقياس الآلي السرعة بوساطة قرص مدرج ومؤشر. ويعمل هذا النوع من مقاييس السرعة بعمود إدارة مرن متصل بمجموعة تروس داخل ناقل حركة المركبة. انظر: ناقل الحركة. وعندما تتحرك المركبة تحرك التروس قلبًا داخل ناقل السرعة. ويتصل القلب مباشرة بمغنطيس ثابت يقع بالقرب من أسطوانة فلزية تسمى غطاء السرعة. ويكون المغنطيس الدوار مجالاً مغنطيسيًا دائريًا، يجذب غطاء السرعة والمؤشر المتصل به في الاتجاه نفسه الذي يدور فيه المجال المغنطيسي.

An eddy-current speedometer gauge on a car, showing the speed of the vehicle in kilometres per hour. Also shown is the tachometer, which displays the rate of rotation of the engine's crankshaft.

وهناك زنبرك شعري يحافظ على استقرار غطاء السرعة. ويستقر المؤشر فوق غطاء السرعة في المكان الذي يوازن فيه الزنبرك الشعري قوة المغنطيس الدوار. وعندما تزداد سرعة المركبة، يزيد المغنطيس من جذبه لغطاء السرعة فيسجل مقياس السرعة سرعة أكبر. أما في حالة توقف المركبة، فإن الزنبرك الشعري، يجذب المؤشر عائدًا به إلى الصفر.

A speedometer showing mph and km/h along with an odometer and a separate 'trip' odometer (both showing distance traveled in miles).

يتكون مقياس السرعة الإلكتروني من وحدة بث السرعة ومكيف إشارة ولوحة رقمية أو قياسية. تتصل وحدة بث السرعة بناقل الحركة وترسل إشارة بصرية أو كهربائية أو مغنطيسية لمكيف الإشارة. وفي معظم الأحوال، فإن الإشارة نبضات تختلف حسب سرعة المركبة. ويترجم مكيف الإشارة، الإشارة ويرسلها إلى اللوحة الإلكترونية التي تبين سرعة المركبة.

وهناك نبيطة (أداة) تسمى عداد المسافات تسجل المسافة الكاملة التي تجتازها السيارة. معظم عدادات السرعة بها عداد رحلة (وهو جهاز يسجل المسافة التي اجتازتها السيارة في الرحلة). ويمكن إعادة إيقاف هذا الجهاز على صفر في بداية كل رحلة. ويصمم الصناع مقاييس السرعة، بحيث تسجل كل ألف دورة لعمود الحركة اللدن كيلو مترًا واحدًا، أو ميلاً واحدًا على عداد المسافات. وفي مقاييس السرعة الإلكترونية، يعادل عدد محدد من النبضات كيلو مترًا واحدًا أو ميلاً واحدًا. وهكذا فإن عدادات المسافات الإلكترونية، تحول عدد النبضات من وحدة بث السرعة إلى المسافة الإجمالية التي قطعتها المركبة.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
