مقياس إستقطاب

صورة من رادار الفتحة الاصطناعية لوادي الموت ملونة باستخدام قياس الاستقطاب.

مقياس الاستقطاب

مقياس الإستقطابPolarimetry هو أداة علمية تستخدم لقياس مقدار دوران مستوى الضوء المستقطب عند مروره خلال عينة من المركب الذى به نشاط ضوئي.

ويتكون من أنبوبة طويلة من الزجاج المستوي, ويتم وضع محلول من العينة. وفى أخر كل نهاية من الأنبوبة يوجد منشور نيكول. ويظهر الضوء خلال الأنبوبة, ويدور المنشور في الناحية الأخرى حتى ينتهى الضوء، ويتم تعيين زاوية الدوران. ومنها يتم حساب الدوران النوعي للمادة.

إذا ضبط المستوي المتحرك بشكل يعامد المستوي الثابت فإننا لن نشاهد سوى حقل مظلم أو معتم بشكل كبير، إلا أننا إذا وضعنا مركبات يدوية chiral فإن لها القدرة على تدوير مستوي استقطاب الضوء المستقطب بزاوية يتم تحديدها بتدوير المستوي المتحرك بزاوية محددة تتعلق بالبنية الجزيئية للمركب اليدوي وتركيزه ودرجة الحرارة وطول أسطوانة جهاز الاستقطاب. إلا أن اتجاه الدوران يعتمد فقط على أي من المتماكبات المشابهة ضوئياً يتم قياسه؛ يميني التدوير أم يساري التدوير. مع العلم أن أي مادة قادرة على تدوير مستوي الاستقطاب تدعى مادة فعالة ضوئية.

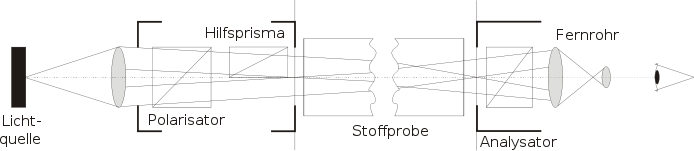

رسم 1

رسم 2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
