مضخم عملياتي

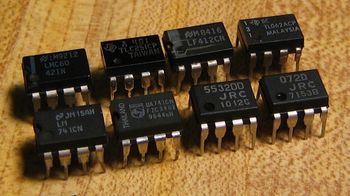

مضخم عملياتي في دوائر متكاملة (some single, some dual) in 8-pin dual in-line packages ("DIPs")

المضخم العملياتي Operational Amplifier, وغالباً ما تـُسمى اختصاراً op-amp, هو مضخم ڤولتي إلكتروني ذو كسب عالي مباشر الاقتران بتيار مستمر وبمدخلات تفاضلية و, عادة, ذو مـُخرَج واحد. وعادة ما يتم التحكم في مـُخرَج المضخم العملياتي إما بواسطة تغذية مرتدة سالبة, التي تحدد بدرجة كبيرة كمية الكسب الڤولتي لمـُخرَجها, أو بواسطة تغذية مرتدة موجبة, التي تسهـِّـل الكسب المتجدد والتذبذب. المعاوقة عالية المـُدخـَل عند أطراف توضيل المـُدخـَلات والمعاوقة ذات المـُخرَجات المنخفضة هم خصائص نمطية هامة.

المضخمات العملياتية هم بين أكثر الأدوات الإلكترونية استخداماً اليوم, إذ تـُستخدَم عدد هائل من الأجهزة الإستهلاكية والصناعية والعلمية. العديد من المضخمات العملياتية في الدوائر المتكاملة القياسية يبلغ ثمنها فقط بعض السنتات لحجم انتاج متوسط; إلا أن بعض المضخمات العملياتية المتكاملة أو الهجينة ذات المواصفات الخاصة للأداء قد يبلغ ثمنها أكثر من 100 دولار أمريكي لو طـُلـِبـَت بكميات صغيرة.

التصميمات المعاصرة هي أكثر متانة من الناحية الإلكترونية مقارنة بسابقاتها وبعضهم يتحمل تماس مباشر على مـُخرَجاتهم بدون تلف.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

 تاريخ

GAP/R's K2-W: مضخم عملياتي من صمام مفرغ (1953)

GAP/R's model P45: مضخم عملياتي منفصل ذو حالة صلبة (1961)

GAP/R's model PP65: مضخم عملياتي ذو حالة صلبة في potted module (1962)

ADI's HOS-050: مضخم عملياتي في دائرة متكاملة هجينة عالية السرعة (1979)

مضخم عملياتي في DIP package معاصرة

حدد قيم العدد الحقيقي a لكي الزوج a.a حلا للمتراجحة 2ax_ay_0

 دائرة داخلية لمضخم عملياتي طراز 741

LM741 pin assignment (Dual in-line package).

Though designs vary between products and manufacturers, all op-amps have basically the same internal structure, which consists of three stages:

1. مضخم تفاضلي
   • Input stage — provides low noise amplification, high input impedance, usually a differential output
2. مضخم ڤولتي
   • Provides high voltage gain, a single-pole frequency roll-off, usually single-ended output
3. مضخم مـُخرَجات
   • Output stage — provides high current driving capability, low output impedance, current limiting and short circuit protection circuitry

مخطط على مستوى المكونات للمضخم العملياتي الشائع 741. Dotted lines outline: current mirrors (red); differential amplifier (blue); class A gain stage (magenta); voltage level shifter (green); output stage (cyan).
