محول ذاتي
المحول الذاتي Autotransformer (يطلق عليه احيانا اسم المحول الآلي) هو محول كهربائى عادى ولكن ذو ملف واحد فقط. الملف له ثلاث نقاط توصيل كهربائيه على الاقل. يتم توصيل كل من المصدر الكهربائى و الحمل إلى نقطه توصيل خاصه به. بنهاية الملف توجد نقطه توصيل مشتركه بينهما (المصدر و الحمل). كل نقطة توصيل يقابلها جهد كهربائى مختلف لكل من المصدر و الحمل. يلاحظ ان جزء من نفس الملف يعمل كقاسم مشترك بين الملفات الابتدائيه و الثانويه.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
التشغيل
نسبة الجهد الابتدائى للثانوى هو نفس نسبة عدد لفات الملف الموصولين اليها. كمثال, التوصيل بمنتصف واسفل المحول سيعطى نصف الجهد المطبق. حسب التطبيق, ذاك الجزء من الملف المستخدم بمنطقة الجهد الأعلى (الاقل تيار) يمكن لفه بسلك من قياس أو قطر اقل و ذلك على الرغم من أن الملف متصل ببعضه بالكامل كجزء واحد.
القيود
أى تلف بملفات المحول أو عازلها يمكن ان يؤدى إلى توصيل جهد المصدر بالكامل إلى الحمل. هذا يجب اخذه باهميه من ناحية السلامه عند اتخاذ قرار باستخدام المحول الالى بتطبيق ما.
بتطبيقات الطاقه فان المحول الذاتى عادة يكون اقل وزنا و كلفه من المحول العادى ذو الملفين بسبب تكونه من عدد اقل من الملفات مع استخدام قلب للمحول اصغر حجما وذلك حتى نسبة جهد كهربائى 3:1 - اما خارج هذا النطاق فان المحول العادى ذو الملفين يكون عادة أكثر اقتصاديه.

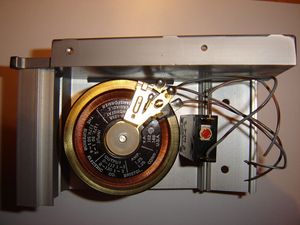

محولات ذاتية متغيرة
انظر أيضاً
مراجع
- Terrell Croft and Wilford Summers (ed), American Electricians' Handbook, Eleventh Edition, McGraw Hill, New York (1987) ISBN 0-07013932-6
- Donald G. Fink and H. Wayne Beaty, Standard Handbook for Electrical Engineers, Eleventh Edition,McGraw-Hill, New York, 1978, ISBN 0-07020974-X
