مبدل

المبدّل Transducer في الكهرباء هو دائرة كهربائية أو دارة إلكترونية لتبديل الإشارات الكهربائية أو الكهرومغناطيسية signal إلى نوع أخر مثل مكبر الصوت يبدل الإشارات الكهربائية إلى صوت . أو المصدح (الميكروفون ) يقوم بتبديل الصوت إلى إشارات كهربائية .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

أنواع مبدلات

Mechanical transducer

مبدلات كهرومغناطيسية :
- هوائي المذياع وهوائي المرناة (التلفاز ) ، يحول الإشارات اللاسلكية إلى أشارات كهربائية .
- صمام الاشعة المهبطية cathode ray tube - يحول الإشارة الكهربائية غلى ضوء
- لمبة تحول الكهرباء إلى ضوء
- [[Magnetic cartridge
- جراموفون (تكنولوجيا الموسيقى ) يحول الحركة إلى تيار كهربائي
- كاشف الضوء Photodetector يحول درجات الإضاءة إلى مقاومات كهربية
- سماعة Tape head
- مجس تأثير هول يحول المجال المغناطيسي إلى صوت

مبدلات كهروكيميائية:
- مقياس pH
- خلية جلفانية

كهروحركية:
- بوليمر موصل Electroactive polymers
- جلفانومتر
- محرك
- مولد (كهرباء)
- مقياس الجهد الكهربي
- عداد سرعة
- Strain gauge

مبدلات كهروصوتية:
- مقياس الزلازل Geophone - يحول الهزات الأرضية إلى جهد كهربي
- جراموفون
- مكبر الصوت
- مصدح
- بلورة بيزوكهربية Piezoelectric crystal - تحول فروق الضغط إلى إشارة كهربية أو بالعكس ، كما في الساعة الكوارتز،
- مبدل صوت Sonar transponder

مفعول كهروضوئي:
- ديود ضوئي , ديود ليزر
- صمام ضوئي جدائي photomultiplier

مبدلات كهروحرارية :
- [[مقياس حرارة كهربيResistance temperature detector
- Thermocouple
- Thermistor )

مبدلات الإشارات:

مبدل اشعاعي صوتي :Radioacoustic
- عداد جايجر-ميلر Geiger-Müller tube لقياس الأشعة المؤينة
- راديو

التطبيقات

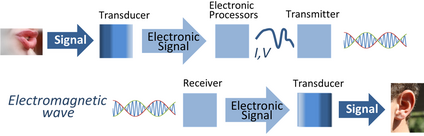

Transducers are used in electronic communications systems to convert signals of various physical forms to electronic signals, and vice versa. In this example, the first transducer could be a microphone, and the second transducer could be a speaker.

الكهرومغناطيسية

Antennae – converts propagating electromagnetic waves to and from conducted electrical signals
magnetic cartridges – converts relative physical motion to and from electrical signals
Tape head, disk read-and-write heads – converts magnetic fields on a magnetic medium to and from electrical signals
Hall effect sensors – converts a magnetic field level into an electrical signal
Pickup (music technology) – movement of metal strings induces an electrical signal (AC voltage)

الكهروكيماوية

الكهروميكانيكية

Electromechanical input feeds meters and sensors, while electromechanical output devices are generically called actuators):

Accelerometers
Air flow sensors
Electroactive polymers
Rotary motors, linear motors
Galvanometers
Linear variable differential transformers or rotary variably differential transformers
Load cells – converts force to mV/V electrical signal using strain gauges
Microelectromechanical systems
Potentiometers (when used for measuring position)
Pressure sensors
String potentiometers
Tactile sensors
Vibration powered generators
Vibrating structure gyroscopes

Electroacoustic

Loudspeakers, earphones – converts electrical signals into sound (amplified signal → magnetic field → motion → air pressure)
Microphones – converts sound into an electrical signal (air pressure → motion of conductor/coil → magnetic field → electrical signal)^[1]
Tactile transducers – converts electrical signal into vibration ( electrical signal → vibration)
Thermophones – converts electrical signals into temperature fluctuations, which become sound (electrical signal → periodic heating of a thin conductor → temperature waves → sound waves)
Piezoelectric crystals – converts deformations of solid-state crystals (vibrations) to and from electrical signals
Geophones – converts a ground movement (displacement) into voltage (vibrations → motion of conductor/coil → magnetic field → signal)
Gramophone pickups – (air pressure → motion → magnetic field → electrical signal)
Hydrophones – converts changes in water pressure into an electrical signal
Sonar transponders (water pressure → motion of conductor/coil → magnetic field → electrical signal)
Ultrasonic transceivers, transmitting ultrasound (transduced from electricity) as well as receiving it after sound reflection from target objects, availing for imaging of those objects

Electro-optical

Also known as photoelectric:

Fluorescent lamps – converts electrical power into incoherent light
Incandescent lamps – converts electrical power into incoherent light
Light-emitting diodes – converts electrical power into incoherent light
Laser diodes – converts electrical power into coherent light
Photodiodes, photoresistors, phototransistors, photomultipliers – converts changing light levels into electrical signals
Photodetector or photoresistor or light dependent resistor (LDR) – converts changes in light levels into changes in electrical resistance
Cathode-ray tubes (CRT) – converts electrical signals into visual signals

Electrostatic

Electrometers

Thermoelectric

Resistance temperature detectors (RTD) – converts temperature into an electrical resistance signal
Thermocouples – converts relative temperatures of metallic junctions to electrical voltage
Thermistors (includes PTC resistor and NTC resistor)

Radioacoustic

Geiger-Müller tubes – converts incident ionizing radiation to an electrical impulse signal
Radio receivers converts electromagnetic transmissions to electrical signals.
Radio transmitters converts electrical signals to electromagnetic transmissions.
