درس:المنابع العملية

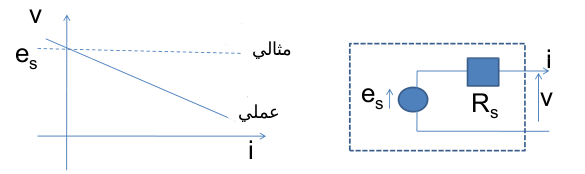

منبع الفلطية المثالي هو منبع فولط يزود الحمل بأي تيار، بينما لا يستطيع المنبع الحقيقي أن يقوم بذلك. تمثل هذه المحدودية بمقاومة توضع على التسلسل، مع منبع الفلطية المثالي، نسميها مقاومة المنبع Rs .

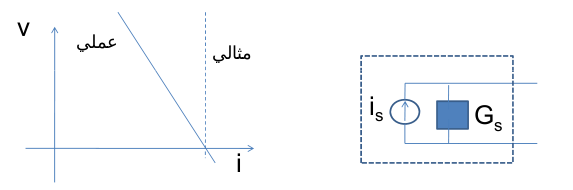

منبع التيار المثالي يزوّد الحمل (كالمقاومة) بتيار ثابت، ولا يستطيع المنبع الحقيقي أن يقوم بذلك. تمثل هذه المحدودية بناقلية توضع على التفرع مع منبع التيار المثالي نسميها ناقلية المنبع Gs.

يفضل دوما عند تحليل دارة ما أن نقوم بتحويل المنابع إلى نوع واحد من المنابع. لتكن لدينا الدارتين السابقتين: ففي الدارة الأولى، وحسب قانون كرشوف للفلطيات نجد أن فلطية الحمل: $e_{s}-i_{L}R_{s}-V_{L}=0\,$ أي $V_{L}=e_{s}-i_{L}R_{s}\,$

تيار الحمل في الدارة الأولى فهو تيار المنبع ناقصا منه التيار i المار بالناقلية (والتي تكافئ مقاومة rs): أي $i_{L}=i_{s}-i\,$، ومنه: $i_{L}=i_{s}-{\frac {V_{L}}{r_{s}}}={\frac {i_{s}r_{s}-V_{L}}{r_{s}}}\,$، وبالتالي تكون الفلطية على طرفي الحمل: $V_{L}=i_{s}r_{s}-i_{L}r_{s}\,$

بمساواة عبارة فلطية الحمل (وبما أن $e_{s}=i_{s}r_{s}\,$) نجد أن: $R_{s}=r_{s}={\frac {1}{G_{s}}}\,$ وبالتالي يكون: $e_{s}=i_{s}r_{s}={\frac {i_{s}}{G_{s}}}\,$
