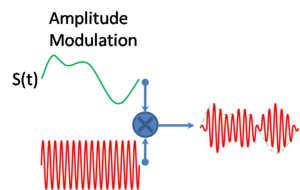

عملية التضمين بتغيير السعة

تضمين الاتساع أو التضمين السعوي أو التضمين المطالي-Amplitude Modulation هو تقانة تستخدم في الاتصالات الإلكترونية وعلى وجه الخصوص لنقل المعلومات عن طريق الموجة الحاملة. يعمل التضمين المطالي بتعديل قوة الموجات الحاملة وفقا لقوة الإشارات الأولية. فعلى سبيل المثال، تنشأ التغييرات في قوة الإشارة من التغيرات في اصوات المتكلم. يشترط فيه أن يكون تردد الموجة المحمولة أقل بكثير من تردد الموجة الحاملة.

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

إيجابياته

أبرز إيجابيات التضمين المطالي هي سهولة بنائه, ففي دائرة المضمن في ناحية الإرسال تحمل الرسالة على موجة حاملة, غالبا موجة جيبية (جا أو جتا) بتردد ما عن طريق توصيل مصدر الرسالة على التوالي مع مصدر الإشارة الجيبية ومن ثم إرسالها عبر قناة الإتصال سواء كانت هوائيا أو أليافا ضوئية أو سلكا محوريا أو غيرها. بينما في ناحية الاستقبال, يمكن لدائرة المستخلص أن تكون مجرد كاشف ظروف لاستخلاص الرسالة المرسلة ضمن الموجة الحاملة, وكاشف الظروف هذا هو عبارة عن ثنائي يتبعه مكثف، كذلك يمكن تحصيل الرسالة بطريقة أخرى وهي عن طريق استعمال مرشح ترددات منخفضة. لذا تعتبر سهولة البلوغ هي أهم خصال التضمين المطالي

سلبياته

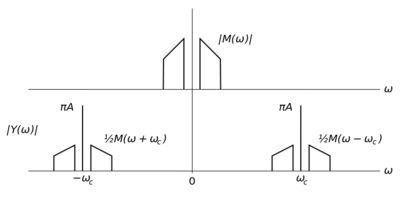

Fig 2: The (2-sided) spectrum of an AM signal.

يعيب التضمين المطالي شدة تأثره بالتشويش الجوي على عكس التضمين الزاوي بشقيه الطوري والترددي.
كفائته الكهربائية منخفضة ولا تتجاوز في أحسن الأحوال 33.33% وتتأثر مباشرة بعامل يدعى درجة التضمين.
كفاءة التضمين والاستخلاص في التضمين المطالي أقل منها في التضمين الترددي ويمكن التحقق من ذلك باستخدام راديو السيارة حيث أن معياري وضوح الصوت وجودته يميلان لصالح الترددي.

التسميات الاتحاد الدولي للاتصالات

Designation	Description
A3E	double-sideband full-carrier - the basic AM modulation scheme
R3E	single-sideband reduced-carrier
H3E	single-sideband full-carrier
J3E	single-sideband suppressed-carrier
B8E	independent-sideband emission
C3F	vestigial-sideband
Lincompex	linked compressor and expander

مؤشر التحوير

ملف:AM signals.svg

الدوائر

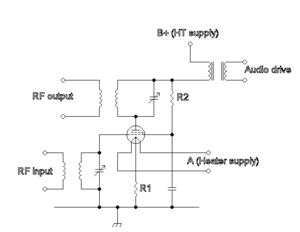

Anode modulation using a transformer. The tetrode is supplied with an anode supply (and screen grid supply) which is modulated via the transformer. The resistor R1 sets the grid bias; both the input and outputs are tuned LC circuits which are tapped into by inductive coupling

انظر أيضًا

المصادر

Newkirk, David and Karlquist, Rick (2004). Mixers, modulators and demodulators. In D. G. Reed (ed.), The ARRL Handbook for Radio Communications (81st ed.), pp. 15.1-15.36. Newington: ARRL. ISBN 0-87259-196-4.
